مشعل گرماتاب یکی از مهمترین بخشهای هیتر تابشی گازی است؛ قطعهای که وظیفه تشکیل مخلوط مناسب هوا و گاز، ایجاد احتراق و کنترل ایمن شعله را بر عهده دارد. به همین دلیل، بسیاری از مشکلاتی که با روشن نشدن گرماتاب، قطع شدن شعله، کاهش حرارت، دودهزدن یا افزایش غیرعادی مصرف گاز دیده میشوند، میتوانند مستقیماً یا غیرمستقیم به مجموعه مشعل و تجهیزات کنترلی آن مربوط باشند.
البته هر ایرادی در عملکرد دستگاه به معنی خرابی خود مشعل نیست. فن مکنده، پرشرسوئیچ یا ایرسوئیچ، برد کنترل، شیر گاز، سیستم جرقهزنی، سنسور تشخیص شعله و حتی مسیر خروج محصولات احتراق هم در فرآیند روشن شدن دستگاه نقش دارند.
اگر هدف شما بررسی خرابی، تعمیر یا تعویض مشعل است، در این راهنما ابتدا ساختار و عملکرد آن را میشناسیم و سپس سراغ نشانههای خرابی، عیبیابی، تنظیم و نکاتی میرویم که هنگام انتخاب یا تعویض مشعل گرماتاب باید در نظر گرفته شوند. لازم به ذکر است که برای تعمیر مشعل هیتر تابشی، میتوانید با مجموعه گرماپارت تماس گرفته تا مشعل دستگاه شما، توسط تیم فنی ما تعمیر گردد.

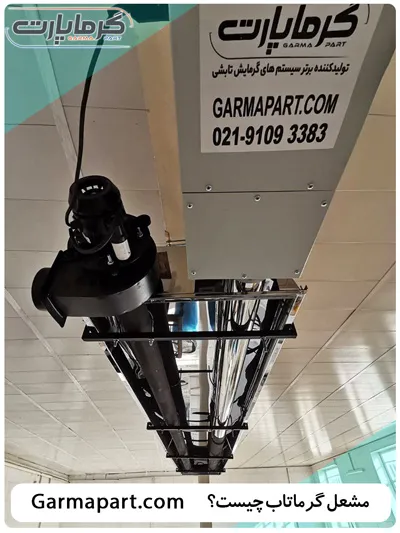

مشعل گرماتاب چه کاری انجام میدهد؟
در یک سیستم گرماتاب، مشعل را میتوان بخش تولیدکننده حرارت دستگاه دانست؛ اما عملکرد آن فقط به ایجاد شعله محدود نمیشود.
وقتی فرمان روشن شدن گرماتاب صادر میشود، مجموعهای از کنترلهای ایمنی باید بهترتیب انجام شوند. فن مکنده جریان لازم را در مسیر لوله ایجاد میکند، سیستم کنترل وضعیت جریان هوا را بررسی میکند و پس از تأیید شرایط، اجازه ورود گاز و جرقهزنی صادر میشود.
در صورت تشکیل صحیح شعله، احتراق در ابتدای لوله آتشخوار انجام میشود و گازهای داغ در طول لوله حرکت میکنند. با بالا رفتن دمای سطح لوله، انرژی حرارتی بهصورت تابشی منتشر شده و رفلکتور بخش قابل استفاده این انرژی را به سمت فضای موردنظر هدایت میکند.
بنابراین عملکرد مشعل گرماتاب مستقیماً بر چند عامل اثر میگذارد:
- تشکیل پایدار و ایمن شعله
- توان حرارتی دستگاه
- کیفیت احتراق
- مصرف گاز
- دمای لوله آتشخوار
- میزان تولید دوده و آلاینده
- استهلاک قطعات
- ایمنی کلی دستگاه
به همین دلیل، استفاده از مشعل نامتناسب با ظرفیت گرماتاب یا تنظیم غیر اصولی آن میتواند کل عملکرد سیستم را تحت تأثیر قرار دهد.
اجزای مشعل گرماتاب چیست؟
ساختار دقیق مشعل در مدلها و برندهای مختلف متفاوت است، اما مجموعه مشعل یک گرماتاب گازی معمولاً از چند بخش اصلی تشکیل میشود.
برد یا کنترلر مشعل
برد الکترونیکی وظیفه مدیریت توالی روشن شدن دستگاه را بر عهده دارد. این قطعه فرمانهای مربوط به فن، کنترل جریان هوا، شیر گاز، جرقهزنی و تشخیص شعله را مدیریت میکند.
خرابی برد ممکن است خود را به شکل روشن نشدن دستگاه، قطع شدن ناگهانی شعله یا اجرا نشدن صحیح مراحل استارت نشان دهد؛ با این حال، قبل از تعویض برد باید سایر قطعات مرتبط نیز بررسی شوند.
شیر برقی گاز
شیر برقی ورود گاز به مشعل را کنترل میکند. در شرایطی که سیستم ایمنی وجود شعله یا جریان مناسب هوا را تأیید نکند، برد باید مسیر گاز را ببندد.
خرابی شیر برقی، اشکال در سیمکشی یا فشار نامناسب گاز میتواند باعث شود مشعل جرقه داشته باشد اما شعله تشکیل نشود.
جرقهزن
جرقهزن وظیفه مشتعل کردن مخلوط هوا و گاز را دارد.
ضعیف شدن جرقه، آلودگی الکترود، فاصله نامناسب الکترود یا ایراد در مدار جرقه میتواند باعث استارت ناموفق یا چندبار تلاش دستگاه برای روشن شدن شود.
سیستم تشخیص شعله
بعد از تشکیل شعله، برد باید از وجود شعله پایدار مطمئن شود. در بسیاری از سیستمها این کار توسط الکترود تشخیص شعله انجام میشود.
اگر شعله ایجاد شود اما دستگاه چند ثانیه بعد خاموش شود، سنسور شعله، وضعیت ارت، اتصالات، برد کنترل و کیفیت خود شعله از مواردی هستند که باید بررسی شوند.
ایرسوئیچ یا پرشرسوئیچ
این قطعه برای تأیید جریان یا اختلاف فشار مناسب در سیستم استفاده میشود.
تا زمانی که شرایط مکش و جریان هوا تأیید نشود، سیستم کنترل نباید اجازه ورود گاز را صادر کند. بنابراین خرابی پرشرسوئیچ یا انسداد مسیر هوا ممکن است باعث شود فن روشن باشد اما مشعل وارد مرحله جرقهزنی نشود.
سرمشعل و مجموعه اختلاط هوا و گاز
در این قسمت شرایط لازم برای تشکیل مخلوط قابل احتراق فراهم میشود.
طراحی سرمشعل باید با ظرفیت دستگاه، نوع گاز و مشخصات مهندسی هیتر هماهنگ باشد. به همین دلیل نمیتوان یک مشعل را صرفاً براساس ابعاد ظاهری جایگزین مشعل دستگاه دیگری کرد.
⇐ برای آشنایی با سایر اجزای دستگاه میتوانید راهنمای قطعات گرماتابشی را نیز مطالعه کنید.
مشعل گرماتابشی چگونه روشن میشود؟
درک ترتیب روشن شدن گرماتاب در عیبیابی بسیار مهم است؛ زیرا محل متوقف شدن فرآیند میتواند سرنخ مناسبی درباره قطعه معیوب بدهد.
بهطور ساده، ترتیب عملکرد معمولاً چنین است:
فرمان روشن شدن ← فعالیت فن ← تأیید جریان هوا ← باز شدن شیر گاز ← جرقهزنی ← تشکیل شعله ← تأیید شعله ← ادامه کار دستگاه
اگر هر یک از کنترلهای ایمنی تأیید نشود، سیستم باید فرآیند را متوقف کند.
برای مثال:
اگر فن اصلاً روشن نمیشود، بررسی از بخش برق، فرمان کنترل و فن شروع میشود.
اگر فن روشن است اما جرقه ایجاد نمیشود، پرشرسوئیچ، مدار کنترل و جرقهزن جزو موارد مهم بررسی هستند.
اگر جرقه وجود دارد اما شعله تشکیل نمیشود، مسیر گاز، شیر برقی، فشار ورودی و مجموعه مشعل باید بررسی شوند.
اگر شعله تشکیل شده اما چند ثانیه بعد خاموش میشود، سیستم تشخیص شعله، اتصال ارت، برد و کیفیت احتراق در اولویت بررسی قرار میگیرند.
این روش بسیار دقیقتر از تعویض آزمایشی قطعات است.
مهمترین علائم خرابی مشعل گرماتاب
مشکل مشعل همیشه با خاموش شدن کامل دستگاه همراه نیست. بعضی ایرادها تدریجی هستند و ابتدا با تغییر رفتار دستگاه ظاهر میشوند.
نشانههایی که بهتر است جدی گرفته شوند عبارتاند از:
- گرماتاب روشن نمیشود.
- فن کار میکند اما شعله تشکیل نمیشود.
- دستگاه جرقه میزند اما روشن نمیشود.
- شعله تشکیل میشود و بلافاصله خاموش میشود.
- دستگاه چند مرتبه برای روشن شدن تلاش میکند.
- گرماتاب در زمان کار مرتب خاموش و روشن میشود.
- حرارت دستگاه نسبت به گذشته کاهش پیدا کرده است.
- رنگ یا رفتار شعله غیرعادی شده است.
- روی لوله یا اطراف مسیر احتراق دوده دیده میشود.
- صدای غیرمعمول هنگام استارت یا احتراق شنیده میشود.
- بوی غیرعادی گاز یا محصولات احتراق احساس میشود.
وجود هر یک از این نشانهها الزاماً به معنی خرابی خودِ مشعل نیست، اما نشان میدهد مجموعه احتراق و کنترل دستگاه باید بررسی شود.
چرا مشعل گرماتاب روشن نمیشود؟
«روشن نشدن گرماتاب» یکی از متداولترین مشکلاتی است که کاربران با آن مواجه میشوند، اما علت آن میتواند از یک قطعه ساده تا مدار کنترل متفاوت باشد.
فن گرماتاب روشن نمیشود
اگر بعد از فرمان روشن شدن، فن گرماتاب فعالیتی ندارد، دستگاه هنوز به مرحله تشکیل شعله نرسیده است.
برق ورودی، ترموستات یا کنترلر، اتصالات، برد و خود موتور فن باید بررسی شوند.
فن روشن میشود اما مشعل جرقه نمیزند
در این وضعیت معمولاً باید بررسی شود که آیا سیستم کنترل، جریان هوا را تأیید کرده است یا خیر.
خرابی پرشرسوئیچ، گرفتگی مسیر، ضعف مکش یا اشکال در برد میتواند فرآیند را قبل از جرقهزنی متوقف کند.
جرقه وجود دارد ولی شعله تشکیل نمیشود
در این حالت مواردی مانند رسیدن گاز به دستگاه، وضعیت شیر برقی، فشار گاز، مجموعه سرمشعل و مدار فرمان شیر باید بررسی شوند.
تعویض جرقهزن در چنین شرایطی لزوماً مشکل را حل نمیکند؛ زیرا خود جرقه در حال ایجاد شدن است.
شعله ایجاد میشود ولی دستگاه خاموش میشود
اگر شعله برای چند ثانیه تشکیل میشود و سپس دستگاه قطع میکند، یکی از موارد مهم، تأیید نشدن شعله توسط سیستم کنترل است.
الکترود تشخیص شعله، اتصال ارت، سیمکشی، برد و کیفیت احتراق از بخشهایی هستند که تکنسین باید بررسی کند.
دوده زدن مشعل هیتر تابشی نشانه چیست؟
در یک سیستم سالم، احتراق باید پایدار و متناسب با مشخصات طراحی دستگاه باشد.
دودهزدن معمولاً نشانهای است که نباید نادیده گرفته شود؛ زیرا میتواند از اختلال در شرایط احتراق، جریان هوا، مسیر دود، تنظیمات گاز یا آلودگی اجزای مشعل ناشی شود.
دوده نهتنها راندمان انتقال حرارت را تحت تأثیر قرار میدهد، بلکه در صورت ادامهدار بودن میتواند به لولهها و سایر اجزای دستگاه آسیب بزند.
در چنین شرایطی صرفاً تمیز کردن دوده راهحل نهایی نیست؛ علت تشکیل آن باید پیدا شود.

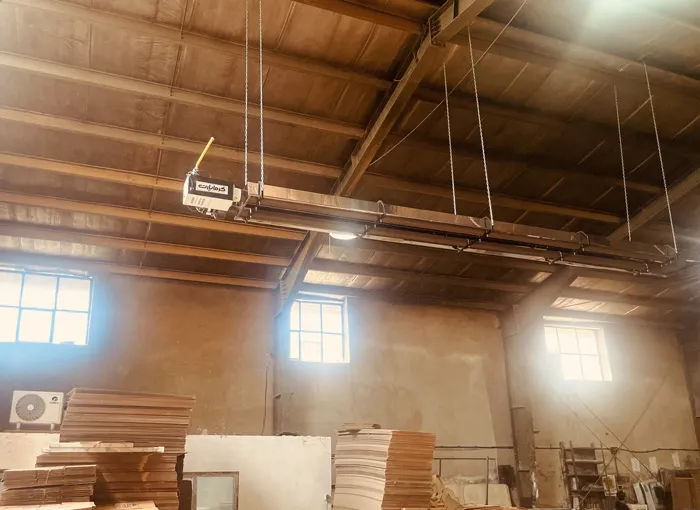

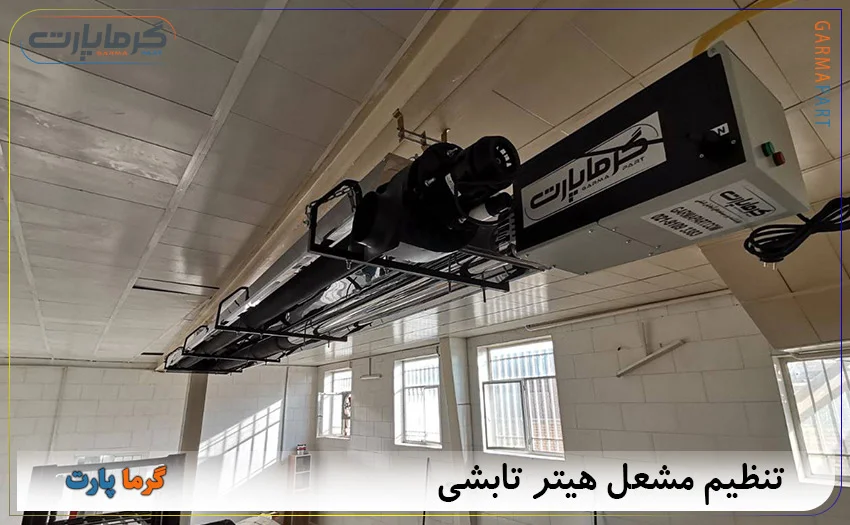

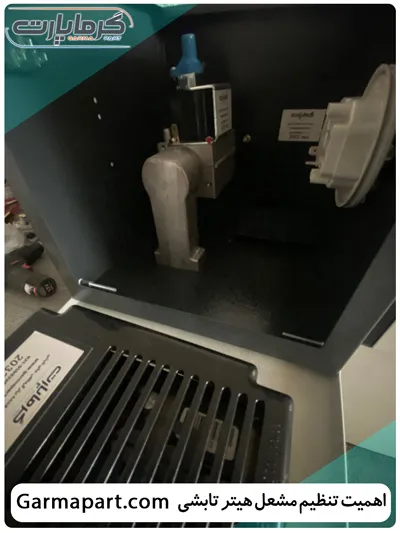

تنظیم مشعل گرماتاب چگونه انجام میشود؟
تنظیم مشعل گرماتاب به معنی زیاد یا کم کردن دلخواه جریان گاز نیست.
برای اینکه احتراق مطابق طراحی دستگاه انجام شود باید مشخصات مشعل، ظرفیت حرارتی، نوع گاز، فشار ورودی، وضعیت مکش و شرایط خروج محصولات احتراق همگی با یکدیگر هماهنگ باشند.
تنظیم حرفهای معمولاً شامل بررسی موارد زیر است:
- وضعیت فشار و دبی گاز
- جریان هوای ورودی
- عملکرد فن مکنده
- مسیر دود و محصولات احتراق
- عملکرد شیر گاز
- وضعیت جرقهزن
- شکل و پایداری شعله
- سنسور تشخیص شعله
- عملکرد سیستمهای ایمنی
- شرایط احتراق پس از راهاندازی
مقادیر تنظیمی برای همه گرماتابها یکسان نیست و باید براساس مشخصات همان مدل و دستورالعمل تولیدکننده انجام شود.
آیا میتوان پیچ شیر گاز را دستی تنظیم کرد؟
این کار توصیه نمیشود.
تغییر بدون اندازهگیری تنظیمات شیر گاز میتواند نسبت هوا و سوخت را از محدوده طراحی خارج کند. نتیجه ممکن است کاهش حرارت، ایجاد دوده، ناپایداری شعله یا شرایط ناایمن باشد.
اگر عملکرد دستگاه تغییر کرده است، تنظیم شیر گاز باید پس از اندازهگیری و بررسی کامل سیستم توسط تکنسین انجام شود؛ نه براساس ظاهر شعله یا آزمون و خطا.
شعله استاندارد مشعل گرماتاب چه ویژگیهایی دارد؟
ظاهر شعله میتواند یکی از نشانههای وضعیت احتراق باشد، اما نباید تنها معیار تنظیم مشعل در نظر گرفته شود.
یک شعله سالم باید:
- پایدار باشد؛
- از محل تشکیل شعله جدا نشود؛
- نوسان غیرعادی نداشته باشد؛
- باعث دودهزدگی نشود؛
- با ظرفیت طراحی دستگاه هماهنگ باشد.
تغییر رنگ شعله، صدای غیرمعمول، دوده یا خاموش شدنهای متوالی میتواند نشانهای از وجود ایراد باشد.
با این حال، تعیین کیفیت دقیق احتراق باید با بررسی فنی انجام شود.
آیا کاهش حرارت گرماتابشی همیشه به مشعل مربوط است؟
خیر.
این یکی از اشتباهات رایج در عیبیابی سیستم گرمایش تابشی است. کاهش گرما علاوه بر مشعل میتواند به موارد زیر مرتبط باشد:
- ظرفیت نامناسب دستگاه برای محیط
- ارتفاع نصب نامناسب
- زاویه نامناسب تابش
- کثیفی یا آسیب رفلکتور
- عملکرد نامناسب فن
- مشکلات لوله آتشخوار
- اختلال در مسیر دود
- فشار نامناسب گاز
- تغییر شرایط عایقکاری سالن
- افزایش ورود هوای سرد به محیط
بنابراین قبل از تصمیم برای تعمیر یا تعویض مشعل، بهتر است کل سیستم بررسی شود. برای مقایسه توان و ظرفیت مدلها میتوانید صفحه مشخصات فنی گرماتابشی را نیز ببینید.
چه زمانی مشعل گرمایش تابشی نیاز به تعمیر یا تعویض دارد؟
هر ایراد مشعل به معنی نیاز به تعویض کامل مجموعه نیست. گاهی خرابی فقط مربوط به یک قطعه مانند الکترود، سیمکشی، سنسور، شیر برقی یا برد است و با تعمیر یا تعویض همان بخش برطرف میشود.
اما اگر مجموعه مشعل دچار آسیب جدی شده، قطعات آن با دستگاه سازگار نباشند یا هزینه تعمیر نسبت به جایگزینی منطقی نباشد، تعویض میتواند گزینه مناسبتری باشد. تصمیم باید بعد از بررسی موارد زیر انجام شود:
- نوع خرابی
- عمر مشعل
- وضعیت سایر اجزا
- موجود بودن قطعات یدکی
- سازگاری قطعات جایگزین
- هزینه تعمیر
- ظرفیت دستگاه
- وضعیت ایمنی مجموعه

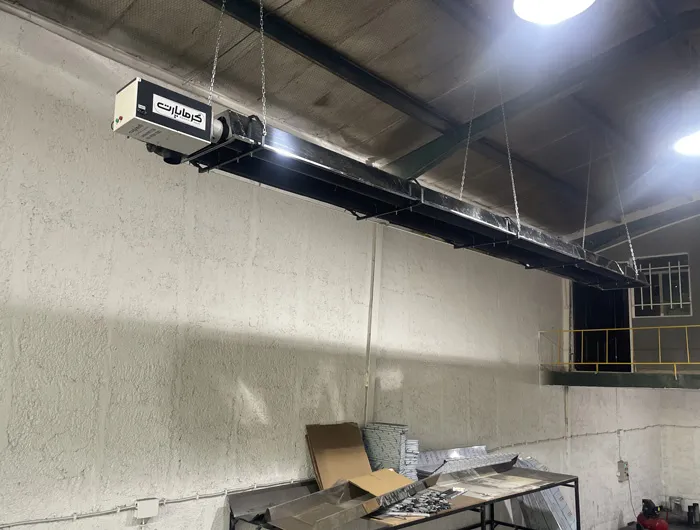

هنگام خرید مشعل گرماتاب به چه نکاتی توجه کنیم؟
اگر قصد جایگزینی مشعل را دارید، انتخاب صرفاً بر اساس ظاهر یا ابعاد آن کافی نیست.
ظرفیت مشعل
توان مشعل باید با ظرفیت حرارتی طراحیشده برای گرماتاب هماهنگ باشد.
استفاده از مشعل قویتر الزاماً باعث گرمایش بهتر نمیشود و میتواند شرایط حرارتی لوله و سایر اجزای دستگاه را از محدوده طراحی خارج کند.
نوع سوخت
مشعل باید برای نوع سوخت مورد استفاده در پروژه طراحی یا تنظیم شده باشد.
سازگاری با سیستم کنترل
نوع برد، شیر برقی، سنسورها و سیستم ایمنی مشعل باید با ساختار دستگاه سازگاری داشته باشد.
قطعات یدکی و خدمات
در تجهیزات صنعتی، در دسترس بودن قطعاتی مانند برد، جرقهزن، شیر برقی و سنسور در سالهای آینده اهمیت زیادی دارد.
کیفیت ساخت
مشعل بخشی مرتبط با گاز، احتراق و ایمنی دستگاه است. بنابراین کیفیت ساخت و کنترل قطعات آن اهمیت بیشتری از اختلاف قیمت کوتاهمدت دارد.
مشعل گرماتاب چه ارتباطی با مصرف گاز دارد؟
مصرف سوخت سیستم در درجه اول به ظرفیت حرارتی دستگاه و مدت زمان فعالیت آن وابسته است؛ اما کیفیت احتراق و شرایط تنظیم نیز اهمیت دارند.
مشعلی که مطابق مشخصات طراحی دستگاه کار نمیکند ممکن است نتواند انرژی سوخت را در شرایط مورد انتظار دستگاه به حرارت قابل استفاده تبدیل کند.
از طرف دیگر، افزایش دلخواه دبی گاز برای دستیابی به حرارت بیشتر روش صحیحی نیست. اگر فضای موردنظر گرم نمیشود، ابتدا باید ظرفیت دستگاه، ارتفاع نصب، جانمایی، عایقکاری و شرایط سالن بررسی شوند. در بسیاری از پروژهها مشکل اصلی کمبود ظرفیت یا جانمایی نامناسب است، نه کم بودن شعله.
سرویس دورهای مشعل هیتر تابشی چرا اهمیت دارد؟
هیتر تابشی ممکن است ماهها بدون مشکل کار کند، اما شرایط قطعات به مرور زمان تغییر میکند. بررسی دورهای میتواند مشکلات کوچک را قبل از تبدیل شدن به خرابی جدی مشخص کند.
در سرویس فنی معمولاً مواردی مانند وضعیت مشعل، جرقهزن، سنسور شعله، اتصالات، فن، پرشرسوئیچ، مسیر دود و عملکرد سیستمهای ایمنی بررسی میشوند.
برای مجموعههایی که گرماتاب در فصل سرد بهصورت مداوم کار میکند، بهتر است سرویس پیش از شروع فصل گرمایش انجام شود تا ایراد دستگاه در زمان اوج مصرف مشخص نشود.
در صورت استشمام بوی گاز چه کنیم؟
اگر اطراف دستگاه بوی گاز احساس میشود، موضوع را بهعنوان یک ایراد عادی مشعل در نظر نگیرید.
دستگاه نباید تا زمان بررسی ایمن مورد استفاده قرار گیرد. از ایجاد جرقه یا شعله در محیط خودداری کرده و با رعایت دستورالعمل ایمنی تأسیسات، جریان گاز توسط فرد مسئول قطع و محل تهویه شود. البته بررسی نشتی و راهاندازی مجدد سیستم باید توسط فرد متخصص انجام شود.
تفاوت مشعل سالم و مشعل دارای ایراد در یک نگاه
| وضعیت | عملکرد طبیعی | نشانه نیازمند بررسی |
| استارت | روشن شدن منظم | استارتهای متعدد |
| شعله | پایدار | ناپایدار یا قطعشونده |
| جرقه | کوتاه و مؤثر | جرقه مداوم بدون تشکیل شعله |
| دوده | نباید ایجاد شود | مشاهده دوده روی مسیر احتراق |
| خاموشی | طبق فرمان کنترل | خاموش شدن ناگهانی |
| حرارت | متناسب با ظرفیت دستگاه | کاهش محسوس و غیرعادی |
| صدا | عملکرد یکنواخت | صدای غیرطبیعی هنگام احتراق |
| ایمنی | قطع گاز هنگام خطا | رفتار نامطمئن سیستم کنترل |
این جدول فقط برای تشخیص اولیه است و جایگزین بررسی فنی دستگاه نیست.
تعمیر مشعل گرماتاب یا تعویض آن؛ کدام بهتر است؟
پاسخ واحدی برای همه دستگاهها وجود ندارد.
اگر ایراد محدود به یک قطعه قابل تعویض باشد و مجموعه اصلی مشعل در شرایط مناسبی قرار داشته باشد، معمولاً تعمیر منطقی است.
در مقابل، وقتی آسیب گسترده است، چند قطعه همزمان فرسوده شدهاند، مجموعه با دستگاه سازگاری ندارد یا تعمیر نمیتواند عملکرد پایدار و ایمن را تضمین کند، تعویض مشعل گزینه قابل بررسی خواهد بود.
بهتر است قبل از خرید یک مشعل جدید، مدل دستگاه، ظرفیت، نوع سوخت و مشخصات مجموعه موجود در اختیار تأمینکننده قرار گیرد تا قطعه سازگار انتخاب شود.
جمعبندی
مشعل قلب مجموعه احتراق هیتر تابشی است، اما عملکرد صحیح آن به همکاری چند قطعه دیگر مانند فن، سیستم کنترل جریان هوا، شیر برقی، جرقهزن، برد و سنسور تشخیص شعله وابسته است.
به همین دلیل، مشکلاتی مانند روشن نشدن گرماتاب، خاموش شدن شعله، جرقه زدن بدون روشن شدن، دودهزدگی یا کاهش حرارت نباید بدون عیبیابی به خرابی یک قطعه خاص نسبت داده شوند.
برای تنظیم یا تعمیر مشعل نیز استفاده از مقادیر عمومی یا دستکاری تجربی شیر گاز توصیه نمیشود؛ مشخصات احتراق باید با مدل و ظرفیت دستگاه تطابق داشته باشد.
اگر برای انتخاب ظرفیت دستگاه، بررسی مشعل یا تشخیص ایراد سیستم گرمایش تابشی نیاز به راهنمایی دارید، کارشناسان گرماپارت میتوانند براساس مدل دستگاه و شرایط پروژه، وضعیت سیستم را بررسی کنند.
سوالات متداول درباره مشعل گرماتاب
مشعل گرماتاب چیست؟
مشعل گرماتاب مجموعهای از قطعات مربوط به تشکیل، کنترل و پایش احتراق در هیتر تابشی گازی است. این مجموعه با کنترل ورود هوا و گاز، جرقهزنی و تشکیل شعله باعث گرم شدن لوله آتشخوار دستگاه میشود.
علت جرقه زدن گرماتاب و روشن نشدن آن چیست؟
اگر جرقه وجود دارد اما شعله تشکیل نمیشود، مواردی مانند نرسیدن گاز، ایراد شیر برقی، فشار نامناسب گاز، مشکلات سرمشعل یا مدار کنترل باید بررسی شوند.
چرا مشعل گرماتاب بعد از چند ثانیه خاموش میشود؟
یکی از دلایل احتمالی، تأیید نشدن شعله توسط سیستم کنترل است. الکترود تشخیص شعله، ارت، سیمکشی، کیفیت احتراق و برد از بخشهایی هستند که باید بررسی شوند.
علت دوده زدن گرماتاب چیست؟
اختلال در نسبت هوا و سوخت، مشکل جریان هوا، مسیر خروج محصولات احتراق، تنظیم نامناسب گاز یا آلودگی اجزای مشعل از دلایل احتمالی هستند. دودهزدگی باید از نظر علت اصلی بررسی شود.
آیا میتوان مشعل گرماتاب را خودمان تنظیم کنیم؟
تنظیم مجموعه گاز و احتراق بهتر است توسط تکنسین و مطابق اطلاعات فنی مدل دستگاه انجام شود. دستکاری تجربی شیر گاز میتواند عملکرد و ایمنی دستگاه را مختل کند.
آیا مشعل قویتر باعث گرم شدن بیشتر محیط میشود؟
ظرفیت مشعل باید با طراحی لوله، طول دستگاه و ظرفیت حرارتی گرماتاب هماهنگ باشد. نصب مشعل قویتر روی دستگاهی که برای آن ظرفیت طراحی نشده، راه صحیح افزایش گرمایش نیست.
از کجا بفهمیم مشعل نیاز به تعویض دارد؟
ابتدا باید مشخص شود ایراد مربوط به کل مجموعه مشعل است یا یکی از قطعات آن. در بسیاری از موارد امکان تعمیر یا تعویض قطعه وجود دارد و نیازی به تعویض کل مجموعه نیست.
