روزهای سرد سال همه محیطها نیاز به گرمای مناسبی داشته تا کاهش دما احساس نگردد! در کنار محیطهای عمومی، در صنایع مختلف، گرمایش بخش مهمی از فرایندها محسوب میشود و شکلدهی دما یکی از نیازهای مجموعههاست. یکی از راهکارهای کارآمد برای گرمایش سالنهای صنعتی، سولهها و انبارها، استفاده از هیتر تابشی لوله ای صنعتی که با نام سیستم گرماتاب در بازار شناخته شده است.
هیتر لوله ای دستگاهی گرمایشی هست که با راندمان بالا و مصرف سوخت کمتر به نسبت دیگر سیستمها، تمام نیازهای گرمایشی را برآورده میکند.
هیترهای تابشی لوله ای جدیدترین راهکاری ایجاد گرما و محصولی برتر بوده که طی سالهای اخیر توانسته جایگزین نسل قبل گرمکننده باشد. از این دستگاه در کاربریهای صنایع، گلخانه و فضای باز استفاده میگردد تا گرمایش این محیطها تأمین شود. همچنین لازم است بدانید که این سیستم گرمایش تابشی در 2 مدل «هیتر لوله ای U» و «هیتر لوله ای L» تولید شده که متناسب با نیاز محیط به کار میروند.
در این بررسی، میخواهیم نکات مهمی را در خصوص این دستگاه گرمکننده توضیح دهیم تا با دید بهتر و آگاهی کاملتری، محصول مدنظر را خریداری کنید. لازمست تا ذکر کنیم که شرکت گرما پارت با دارا بودن تیمی از متخصصان و بهره گرفتن از دستگاههای تولید روز دنیا، به عنوان بهترین تولیدکننده این محصول در ایران شناخته شده که محصول هیتر تابشی لوله ای را با رعایت استانداردها، در مدلهای مختلفی و با بالاترین کیفیت تولید و عرضه میکند.
مجموعه گرما پارت با ارائه طیف گستردهای از محصولات در این زمینه، امکان طراحی سیستمهای گرمایش تابشی بهینه، کمهزینه و کممصرف را مطابق نیاز مشتریان فراهم آورده است. این هیترهای تابشی، علاوه بر ایجاد گرمای سریع و مطلوب، باعث افزایش رضایت افراد، کارکنان و بهبود راندمان تولید میشوند. همچنین، به دلیل کاهش مصرف سوخت و قابلیت گرمایش موضعی، بهترین جایگزین برای روشهای سنتی گرمایش در انواع فضاهای کاری هستند.
هیتر تابشی لوله ای چیست؟
هیتر تابشی لوله ای یک سیستم گرمایشی هست که به طور خاص برای گرم کردن فضاهای بزرگ از جمله صنایع طراحی شده است. این نوع هیتر به وسیله لولههای بلند که در آنها سوخت جریان داشته، عمل کرده و گرما را به صورت تابشی و به کمک رفلکتور محصول به محیط اطراف منتقل میکند. این محصول را در کنار سیستم گرماتاب با نامهایی نظیر بخاری تابشی، گرمایش تشعشعی، هیتر و بخاری سقفی هم یاد مینمایند!
این هیترها همچون خورشید عملیات گرمایشی خود را شکل داده و پس از روشن کردن آن، گرمای سریعی ایجاد شده که توسط سوخت گاز و یا برق تأمین میگردد. هیتر تابشی لوله ای به دو صورت سقفی و دیواری نصب شده و متداولترین نوع نصب گرماتاب به صورت سقفی است.
اما چرا استفاده از این محصولات گرمایشی بسیار زیاده شده؟! دلیل آن مزایای دستگاه است که در ادامه به صورت کامل توضیح میدهیم اما در مجموع کارایی بالا، توزیع یکنواخت، عدم نیاز به هوادهی، گرمایش سریع و کاهش هزینه سوخت از مهمترین مزیتهای سیستم به حساب میآید.
همچنین این بخاریها در شرایط باد و طوفان و باران نیز کارایی خوبی دارند، زیرا گرمای تولید شده توسط آنها از بین نمیرود. بسیاری از مدلهای هیترهای گرماتابشی ضد آب بوده و میتوان در فضاهای باز نیز از آنها استفاده کرد.
نحوه کارکرد هیتر لوله ای چگونه است؟
هیتر تابشی لوله ای به طریقی مشابه با نحوه گرمایش خورشید، فقط دستگاهها و افراد را گرم نموده که این گرما را مستقیما به اجسام و افراد میرساند، یعنی بدون نیاز به عبور از هوای محیط. بنابراین هیترهای لوله ای این امکان را فراهم میآورند که مناطق خاصی را هدفمند گرم کنند. این ویژگی آنها را برای مشاغلی که نیاز به گرمایش مناطق مشخصی دارند، ایدهآل میسازد.
بخاریهای تابشی لوله ای اینگونه فعالیت میکنند: ابتدا سوخت مصرفی به واسطه لوله کشی گاز و نصب دستگاه، به داخل لولهها رسیده و سپس به وسیله مشعل، احتراق شکل میگیرد. در مرحله بعد این شعله، توسط فن قرار گرفته در ابتدای سیستم، در لوله به گردش در آمده تا حرارت لوله که از جنس فولاد مقاوم هست را داغ کرده و گرما پخش شود. در مرحله آخر حرارت با کمک رفلتکور استیل که بر روی دستگاه قرار داشته، در محیط تابانده میشود.
لازم است بدانید که گرمای سریع و مطلوب تولیدی، بلافاصله پس از روشن شدن دستگاه، کارکنان و تجهیزات را گرم میکند و نیازی به موتورخانه نیست و همچنین از هدررفت انرژی نیز جلوگیری به عمل میآید.
اجزای بخاری لوله ای
قطعات بالا، قسمتهای مختلف یک دستگاه تابشی لوله ای را شکل میدهند که یک فناوری پیشرفته شمرده شدهاند، که در آن از لولههای آتشخوار به شکل خطی یا U به جهت انتقال حرارت استفاده میشود. برای افزایش بازدهی و کاهش مصرف انرژی نیز، صفحات استیل براق یا رفلکتورها بر روی لولهها قرار میگیرند. این رفلکتورها باعث گردیده که جریان تابشی تا 25 درصد افزایش یابد.
این سیستمها همچنین مجهز به ترموستات به منظور کنترل دمای لولهها، کنترل و تثبیتکننده شعله و فیلتر گاز، و سوئیچ امنیتی فشار هوا هستند. پروسه احتراق در این هیترها با بازدهی بالایی انجام میشود و آلودگی آن ناچیز هست به طوری که از آن با عنوان هیتر بدون آلایندگی یاد میشود.
کاربرد و مزایای هیتر تابشی لوله ای
مشخصا هیتر تابشی لوله ای یک راهحل مؤثر و کارآمد به منظور گرمایش فضاهای بزرگ است که میتواند به بهبود دما محیط کمک کند. این نوع هیتر در فضاهای بزرگ مانند کارگاهها، انبارها، گلخانهها، و سالنهای ورزشی استفاده میشود. همچنین، در صنایع مختلفی مانند صنایع شیمیایی، تولید و نگهداری مواد غذایی نیز کاربرد دارد.
همانگونه که بالاتر اشاره کردیم، این سیستم گرمایشی با فناوری پیشرفته خود، مزایای چشمگیری نسبت به روشهای قدیمی دارد که آن را به گزینهای جذاب برای بسیاری از مراکز تبدیل کرده است.
مورد اول اینکه در مقایسه با سیستمهای گرمایشی قدیمی، هیتر تابشی لوله ای نیازی به تجهیزات پیچیده و هزینهبر نصب ندارد. فرایند نصب و راهاندازی این دستگاهها بسیار سادهتر و سریعتر است. همچنین، هزینههای تعمیر و نگهداری هیتر نیز به مراتب پایینتر از سیستمهای قدیمی میباشد و موتورخانه نیز حذف شده است.
مورد دیگر اینکه این فناوری مبتنی بر گرمایش تابشی هست که بهطور موثرتری محیط را گرم میکند. در مقایسه با روشهای همرفتی، هیتر لوله ای میتواند طی زمان کوتاهی (حدود 10 تا 20 دقیقه) حتی فضاهای بزرگ صنعتی را بهطور یکنواخت گرم کند. این ویژگی، بهویژه در فصول سرد سال بسیار ضروری بوده و به چشم خواهد آمد.
از دیگر مزایای هیتر تابشی لوله ای، میزان پایین مصرف انرژی آن است و به همین دلیل، هزینههای عملیاتی را به شکل چشمگیری کاهش میدهد. این موضوع علاوه بر صرفهجویی مالی، بهطور مستقیم به بهبود اثربخشی محیط زیستی نیز منجر میشود. طبق بررسیها، پس از استفاده از این محصول شاهد کاهش مصرف برق تا 80٪ و تا 50٪ در مصرف گاز خواهیم بود.
سوخت مصرفی هیتر تابشی لوله ای چقدر است؟
در سیستم گرمایشی لوله ای تابشی، یک مخلوط گاز و هوا درون یک لوله تبادل حرارت میسوزد. این لوله معمولاً از جنس آلومینایز شده است که میتواند تا 600 درجه سانتیگراد را تحمل کند.
از سویی، احتراق درون لوله اتفاق میافتد و مستقیما با هوای محیط در تماس نیست. همچنین مشعل، نسبت هوا به گاز را به طور کامل در لوله تابشی میسوزاند و باعث افزایش دمای لوله میشود.
یک فن مکنده نیز که با رنگ مقاوم در برابر گرما پوشیده شده، جهت احتراق را به سمت انتهای لوله هدایت میکند و محصولات احتراق را از انتهای لوله خارج مینماید. همچنین این فن، اکسیژن مورد نیاز برای احتراق را به داخل مشعل میکشد.
نکته آخر اینکه لوله تابشی آتشخوار، با قطر خارجی 3 و 4 اینچ، به طور ویژه با رنگی مقاوم (مشکلی و یا تیره) در برابر حرارت 800 درجه سانتیگراد پوشیده شده است تا ضریب تابش سطح خارجی لوله به حداکثر برسد.
ظرفیت حرارتی متناسب با نوع دستگاه بوده که از 15 کیلو وات هست تا 65 کیلو وات. همچنین گاز مصرفی هیتر تابشی لوله ای بر حسب m3/h محاسبه میگردد که آن نیز بسته به ظرفیت و مدل، از 1/2 شروع شده و در دستگاههای قویتر تا 6/1 هم میرسد. برق مصرفی سیستمهای تابشی نیز 40 الی 100 وات و به صورت 220 ولت تکفاز میباشد.
در جدول زیر میتوانیم متوجه شویم که مصرف سوخت هیتر تابشی در برابر سیستمهای گرمایشی دیگر چقدر است.
| میزان مصرف سوخت گاز و برق (در یک فصل سرما) | هیتر تابشی لوله ای | محصولات گرمایشی قدیمی |
| میزان گاز مصرفی | 28427 | 125757 |
| میزان برق مصرفی (کیلو وات) | 749 | 29726 |
انواع هیتر تابشی لوله ای
محصولات گرمایش تابشی در انواع مختلف و با ظرفیتهای گوناگونی عرضه میگردد. این دستگاهها در مدلهای گازی، برقی و سوخت دوگانه گازی-گازوئیلی موجود هستند که مدلهای گازی پرمصرفترین نوع آنها محسوب میشوند. همچنین در مدلهای هیتر تابشی لوله ای U و L شناخته میگردند. اما اگر بر مبنای کاربری بخواهیم توضیح دهیم، انواع این بخاریهای لولهای به دستههای زیر تقسیم میشوند:
- هیتر تابشی لوله ای صنعتی
- بخاری تابشی لوله ای فضای باز
- هیتر لوله ای گلخانه و مرغداری

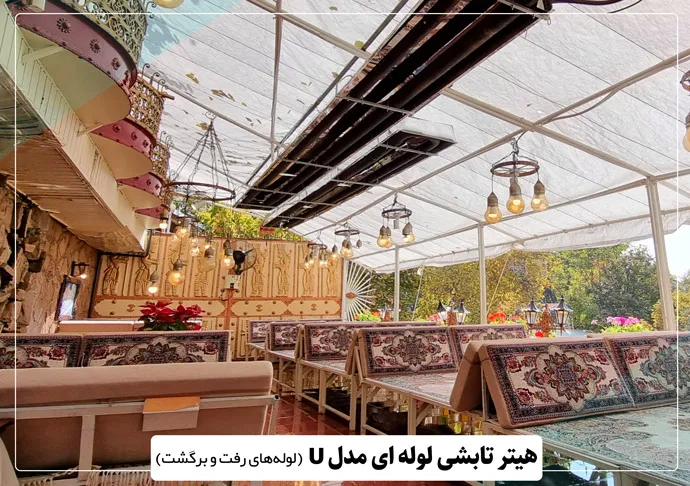

هیتر لوله ای U چیست؟
هیتر لوله ای U شکل به عنوان یکی از پرکاربردترین انواع بخاریهای سقفی مورد توجه قرار گرفته است. این دستگاهها راهکار مؤثری برای گرمایش فضاهای مختلف هستند که با استفاده از بستهای ویژه، بالای سر محیط مورد نظر نصب میشوند. بسته به کاربری فضا، این لولههای گرمایشی را میتوان روی دیوار و یا سقف جای گذاری کرد و زاویه آنها را به سمت نقطهای که نیاز به گرما دارد، تنظیم نمود. لولههای بخاری U به انواع کوتاه و بلند موجود هستند که بر اساس مساحت فضا و میزان گرمای مورد نیاز، انتخاب میشوند. این لولهها توزیع یکنواخت دما را در محیط فراهم میآورند و با داشتن سطح دمای پایینتر، تجربه لذتبخشتری را برای ساکنان ایجاد میکنند.
متراژ این محصول از 2.5 متر تا 9 متر است که از چند بخش اصلی تشکیل شدهاند: مشعل، لوله تابشی، منعکسکننده و یک فن مکنده. هیتر لوله ای U شکل قادر هست حجم بالایی از گرما را تولید و به محیط منتقل کند.
یکی از بهترین و رایجترین کاربردهای این نوع هیتر، گرمایش تابشی صنعتی است. اماکن صنعتی بسیاری در فصول سرد سال نیاز به گرمایش دارند و هیتر لوله ای U شکل میتواند پاسخگوی این نیاز باشد. این دستگاه همچنین در انبارهای بزرگ و صنعتی، سالنها، کارخانجات تولیدی، مراکز خشک کن، مراکز عمومی، سالنهای تجمع، تالارها، مساجد و حسینیهها، باغها، فروشگاهها و استخرها نیز کاربرد دارد.
این دستگاه با صرف کمترین میزان انرژی، بهترین عملکرد گرمایش تابشی را به همراه خواهد داشت. همچنین، امکان نصب و استفاده از آن به صورت سقفی در فضاهای بزرگ صنعتی و عمومی وجود دارد.
هیتر لوله ای U شکل (لوله رفت و برگشت) به عنوان یکی از پرکاربردترین انواع سیستمهای این حوزه، ویژگیها و مزایای بسیاری دارد که باعث شده است تا این دستگاه در اماکن مختلف مورد استفاده قرار گیرد. این ویژگیها را میتوانیم: گرمای سریع، ایجاد دمایی مطلوب، گرمایش از کف، رسیدن به حرارت مدنظر در کمتر از 5 دقیقه، مصرف کم سوخت و عدم اشغال محیط بدانیم.
هیتر لوله ای L چیست؟
هیتر تابشی لوله ای L که محصولی با یک لوله است، دیگر نوع بخاریهای تابشی نسل جدید است که تنها دارای یک لوله آتشخوار بوده و سیستمی کارآمد به منظور گرم کردن فضاهایی همچون گلخانه، مرغداری، دامداری و… میباشد. هیتر لوله ای L با زنجیر و از سقف نصب گردیده و اصلیترین مورد استفاده آن، در سالنهای تولیدات گلخانهای است. هیترهای تک لوله بر خلاف مدل دیگر خود، دارای ابعاد بزرگی هستند که متراژ آنها از 7 متر شروع و تا 15 متر اداه مییابد. این محصول نیز توزیع دما را به شکل یکنواختی ایجاد نموده و با داشتن سطح دمای پایینتر، حرارتی مطلوبی را به جهت رشد محصولات ایجاد میکند.
قطعات و اجزای بخاری لوله ای L تفاوتی با نوع دیگر نداشته و شامل همان لوازم میشود. نکته مهم در مورد این سیستم اینست که بدون آلایندگی بوده و خیالتان را بابت سلامت محصولات گیاهی و یا جوجهها و… راحت مینماید. ولی در هنگام نصب میبایست حتما نکات ایمنی را رعایت کرده تا مشکلی در گازکشی وجود نداشته و امنیت محیط حفظ گردد.
ویژگیهای هیتر تابشی لوله ای L شامل: گرمایش از کف سالن، کاهش در مصرف گاز و برق، عدم نیاز به موتورخانه، جلوگیری از یخ زدگی نایلونها، گرمایش مطلوب و یکنواخت در تمام فضا، نصب و راهاندازی آسوده و کمک به رشد باکیفیت محصول میشود و با توجه به این ویژگیها، میتوان از این دستگاه برای برطرف کردن نیاز به گرمایش در فضاهای نام برده استفاده کرد.
لازم است بدانید که محصولات مختلفی برای گرم کردن سالنهای گلخانهای و دامپروی در بازار موجود است و یکی از آنها هیتر تک لوله میباشد که در بین فعالین این حوزه، با نامهای گرماتاب گلخانه و هیتر گلخانه و گرمایش تابشی هم شناخته میشوند.
همچنین محصولات دیگری مثل کوره هوای گرم، جت هیتر، سیستم گرمایش از کف نیز برای تأمین گرمایش سالن به کار میروند اما به جراعت میتوان گفت که بهترین محصول که بازدهی و عملکرد خوبی را داشته باشد، سیستم گرمایشی لوله ای L هست و حتی اگر مشکلی در سیستم رخ بدهد، به راحتی تعمیر شده و فعالیت دیگر دستگاههای موجود در محیط را مختل نمیکند.
