کوره هوای گرم گازی یکی از سیستم‌های گرمایش صنعتی برای تأمین گرمای سوله، کارگاه، سالن تولید و گلخانه است که با استفاده از مشعل گازی، مبدل حرارتی و فن، هوای گرم را در محیط توزیع می‌کند. این دستگاه در ظرفیت‌های مختلف، از جمله ۱۰۰ هزار تا ۳۰۰ هزار کیلوکالری بر ساعت، عرضه می‌شود و انتخاب ظرفیت مناسب آن به متراژ، ارتفاع سقف و میزان عایق‌بندی بستگی دارد. قیمت کوره هوای گرم گازی براساس ظرفیت حرارتی، نوع فن، کیفیت مبدل و تجهیزات کنترلی تعیین می‌شود.
اگر بخواهید یک سوله هزارمتری را در زمستان گرم کنید، آیا کوره گازی ۱۵۰ هزار کیلوکالری انتخاب مناسبی است یا دستگاهی با ظرفیت کمتر هم پاسخ‌گو خواهد بود؟ این سؤال فقط به متراژ سالن مربوط نمی‌شود؛ ارتفاع سقف، عایق‌بندی، شرایط آب‌وهوایی و میزان ورود هوای سرد، همگی بر مصرف سوخت و ظرفیت موردنیاز تأثیر می‌گذارند.
کوره هوای گرم گازی یکی از سیستم‌های گرمایشی صنعتی است که با سوزاندن گاز طبیعی و انتقال حرارت به جریان هوا، گرمای موردنیاز سالن‌های تولید، سوله‌ها، انبارها و برخی گلخانه‌ها را تأمین می‌کند. برای مثال، مشعلی با ظرفیت ورودی ۱۵۰ هزار کیلوکالری بر ساعت، با فرض ارزش حرارتی ۱۰ کیلووات‌ساعت برای هر مترمکعب گاز، حدود ۱۷٫۴ مترمکعب گاز در ساعت مصرف می‌کند.
اگر قصد دارید مدل‌ها و ظرفیت‌های مختلف را بررسی کنید، در صفحه کوره هوای گرم گرماپارت می‌توانید با انواع محصولات گرمایشی این گروه آشنا شوید. در ادامه نیز نحوه عملکرد، مصرف واقعی گاز، محاسبه ظرفیت، راندمان و نکات انتخاب کوره گازی را با مثال‌های فنی بررسی می‌کنیم.

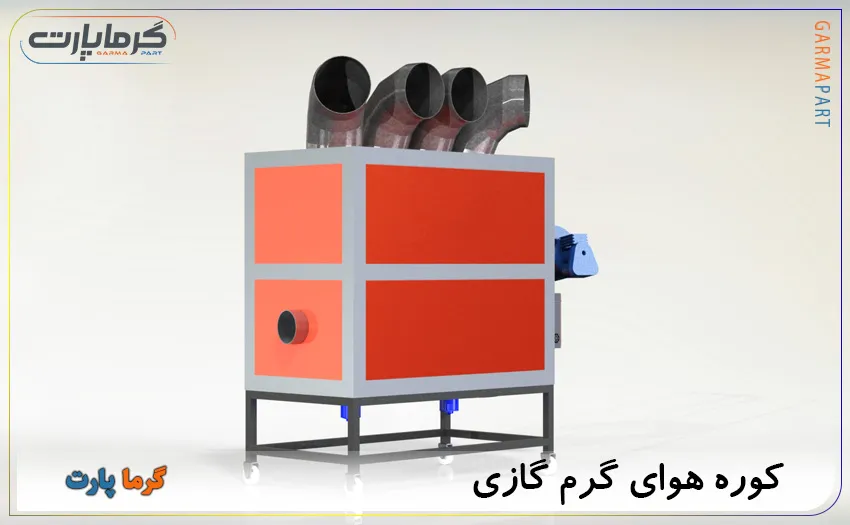

کوره هوای گرم گازی چیست و چگونه کار می‌کند؟
کوره هوای گرم گازی یا هیتر کابینتی گازسوز، دستگاهی است که حرارت موردنیاز خود را از احتراق گاز تأمین کرده و آن را به هوای در گردش منتقل می‌کند. برخلاف سیستم‌های گرمایش مرکزی مبتنی بر آب گرم، در این روش نیازی به انتقال حرارت از طریق رادیاتور یا فن‌کویل وجود ندارد.
در مدل‌های متداول با احتراق غیرمستقیم، مشعل داخل محفظه احتراق شعله ایجاد می‌کند. گرمای تولیدشده به مبدل حرارتی منتقل می‌شود و فن دستگاه، هوای سالن را از روی سطح مبدل عبور می‌دهد. هوای گرم به محیط بازمی‌گردد و محصولات احتراق از مسیر دودکش خارج می‌شوند.
البته کوره‌های احتراق مستقیم نیز در بعضی کاربردهای صنعتی وجود دارند که شیوه عملکرد و الزامات تهویه متفاوتی دارند. در این مقاله، مبنای بررسی، کوره‌های گازی دارای مبدل حرارتی و مسیر مستقل تخلیه دود است.

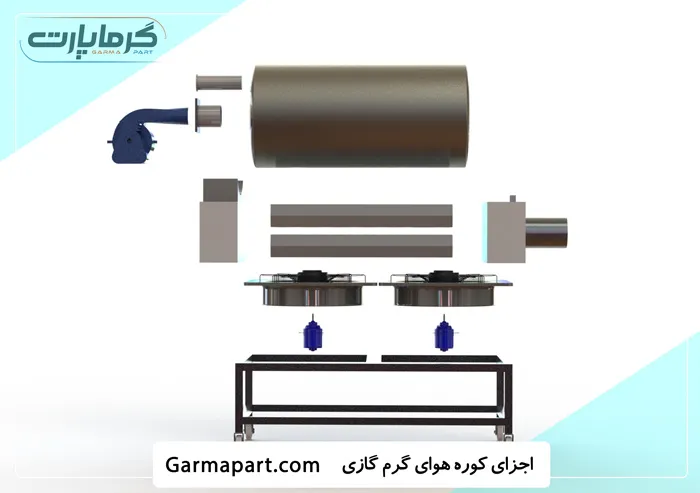

اجزای اصلی هیتر هوای گرم گازی
- مشعل گازی: وظیفه ترکیب کنترل‌شده سوخت و هوا و تولید شعله را بر عهده دارد. کیفیت تنظیم مشعل بر مصرف گاز، پایداری شعله و میزان آلاینده‌ها تأثیر مستقیم می‌گذارد.
- محفظه احتراق و مبدل حرارتی: انرژی حاصل از شعله را به هوای محیط انتقال می‌دهند، بدون آنکه در کوره‌های غیرمستقیم، محصولات احتراق با هوای گرم خروجی مخلوط شوند.
- فن آکسیال یا سانتریفیوژ: هوای محیط را جابه‌جا می‌کند. انتخاب فن مناسب به حجم هوادهی، مقاومت مسیر عبور هوا و وجود کانال بستگی دارد.
- ترموستات و کنترل فن-لیمیت: ترموستات دمای محیط را کنترل می‌کند و سیستم فن-لیمیت به جلوگیری از افزایش بیش از حد دمای مبدل کمک می‌کند.
- تجهیزات ایمنی مشعل: بسته به طراحی دستگاه می‌توانند شامل کنترل شعله، شیر برقی قطع گاز، تجهیزات کنترل فشار و حفاظت در برابر اختلال عملکرد باشند.
انواع کوره هوای گرم گازی صنعتی
یکی از تفاوت‌های مهم کوره‌های گازی، نحوه توزیع هوای گرم است. دو مدل رایج، دستگاه‌های دارای فن آکسیال و فن سانتریفیوژ هستند.
کوره هوای گرم گازی آکسیال
فن آکسیال جریان هوا را عمدتاً در امتداد محور خود حرکت می‌دهد و معمولاً برای توزیع مستقیم هوا در سالن، بدون شبکه کانال‌کشی طولانی، مناسب‌تر است.
این دستگاه‌ها در سالن‌های تولید، انبارها و کارگاه‌هایی کاربرد دارند که محدودیت فشار استاتیکی مسیر هوا کم باشد. البته برد پرتاب هوا به طراحی فن، سرعت خروجی و شرایط سالن بستگی دارد.
کوره هوای گرم گازی سانتریفیوژ
فن سانتریفیوژ معمولاً برای شرایطی انتخاب می‌شود که سیستم باید بر افت فشار بیشتری غلبه کند؛ مانند انتقال هوای گرم از طریق کانال‌های رفت و برگشت.
در چنین پروژه‌هایی، ظرفیت هوادهی فن باید بر اساس منحنی عملکرد آن در فشار استاتیکی واقعی بررسی شود. انتخاب فن صرفاً بر اساس عدد مترمکعب بر ساعت درج‌شده در کاتالوگ کافی نیست.
ظرفیت کوره هوای گرم گازسوز؛ هر دستگاه چند متر را گرم می‌کند؟
ظرفیت دستگاه‌های صنعتی معمولاً با واحد کیلوکالری بر ساعت یا کیلووات بیان می‌شود. هر ۸۶۰ کیلوکالری بر ساعت تقریباً معادل یک کیلووات توان حرارتی است. بنابراین کوره‌ای با ظرفیت اسمی ۱۵۰ هزار کیلوکالری بر ساعت معادل حدود ۱۷۴٫۴ کیلووات است؛ اما باید مشخص شود این عدد ظرفیت ورودی سوخت است یا توان مفید تحویلی به هوا.
جدول زیر تبدیل ظرفیت‌های اسمی به کیلووات را نشان می‌دهد:
ظرفیت اسمی | معادل کیلووات | گرمای مفید در راندمان فرضی ۸۰٪، اگر ظرفیت ورودی باشد |
۵۰ هزار کیلوکالری | ۵۸٫۱ | ۴۶٫۵ کیلووات |
۱۰۰ هزار کیلوکالری | ۱۱۶٫۳ | ۹۳ کیلووات |
۱۵۰ هزار کیلوکالری | ۱۷۴٫۴ | ۱۳۹٫۵ کیلووات |
۲۰۰ هزار کیلوکالری | ۲۳۲٫۶ | ۱۸۶ کیلووات |
۲۵۰ هزار کیلوکالری | ۲۹۰٫۷ | ۲۳۲٫۶ کیلووات |
۳۰۰ هزار کیلوکالری | ۳۴۸٫۸ | ۲۷۹٫۱ کیلووات |
مثال محاسبه ظرفیت برای سوله ۱۰۰۰ متری
فرض کنیم سالنی با مساحت ۱۰۰۰ مترمربع، ارتفاع ۶ متر و حجم ۶۰۰۰ مترمکعب داریم. دمای داخل باید ۱۸ درجه و دمای طراحی بیرون منفی ۲ درجه سانتی‌گراد باشد؛ بنابراین اختلاف دما ۲۰ درجه است.
برای یک محاسبه نمونه، سطح مؤثر اجزای خارجی ساختمان را ۱۸۰۰ مترمربع، میانگین ضریب انتقال حرارت را ۰٫۸ وات بر مترمربع کلوین و نرخ تعویض هوا را یک بار در ساعت فرض می‌کنیم.
اتلاف حرارت از پوسته محیط:
۱۸۰۰ × ۰٫۸ × ۲۰ = ۲۸٫۸ کیلووات
اتلاف حرارت ناشی از تعویض هوا با تقریب رایج:
۰٫۳۳ × ۶۰۰۰ × ۱ × ۲۰ = ۳۹٫۶ کیلووات
در نتیجه، بار حرارتی محاسبه‌شده حدود ۶۸٫۴ کیلووات می‌شود. اگر در این مثال ۲۰ درصد ظرفیت اضافی برای شرایط راه‌اندازی و عدم‌قطعیت فرض کنیم، توان مفید هدف حدود ۸۲ کیلووات خواهد بود.
با راندمان فرضی ۸۰ درصد، ظرفیت ورودی موردنیاز تقریباً ۱۰۳ کیلووات، معادل حدود ۸۸ هزار کیلوکالری بر ساعت است.
این محاسبه نشان می‌دهد برای همین سوله فرضی، کوره‌ای با ورودی نزدیک به ۱۰۰ هزار کیلوکالری می‌تواند گزینه بررسی باشد و ظرفیت ۱۵۰ هزار الزاماً ضروری نیست. در مقابل، یک سوله با درهای دائماً باز، عایق ضعیف یا تهویه صنعتی سنگین ممکن است به ظرفیت بسیار بیشتری نیاز داشته باشد.
محاسبه نهایی باید با بررسی پوسته ساختمان، شرایط اقلیمی، هوای تازه و الگوی بهره‌برداری انجام شود.
مصرف گاز کوره هوای گرم گازی چقدر است؟
برای محاسبه مصرف گاز، ابتدا باید ظرفیت حرارتی ورودی مشعل و ارزش حرارتی سوخت مشخص باشد.
در مثال‌های زیر، ارزش حرارتی پایین گاز طبیعی را به‌صورت فرضی ۱۰ کیلووات‌ساعت برای هر مترمکعب در نظر گرفته‌ایم. مقدار واقعی می‌تواند با ترکیب گاز و شرایط اندازه‌گیری تغییر کند.
فرمول محاسبه برای ظرفیت ورودی:
مصرف گاز (مترمکعب در ساعت) = توان ورودی مشعل (کیلووات) ÷ ارزش حرارتی گاز (کیلووات‌ساعت بر مترمکعب)
جدول مصرف گاز کوره هوای گرم صنعتی
ظرفیت ورودی مشعل | مصرف تقریبی گاز در ساعت | مصرف در ۸ ساعت کارکرد کامل |
۵۰ هزار کیلوکالری | ۵٫۸ مترمکعب | ۴۶٫۵ مترمکعب |
۱۰۰ هزار کیلوکالری | ۱۱٫۶ مترمکعب | ۹۳ مترمکعب |
۱۵۰ هزار کیلوکالری | ۱۷٫۴ مترمکعب | ۱۳۹٫۵ مترمکعب |
۲۰۰ هزار کیلوکالری | ۲۳٫۳ مترمکعب | ۱۸۶ مترمکعب |
۲۵۰ هزار کیلوکالری | ۲۹٫۱ مترمکعب | ۲۳۲٫۶ مترمکعب |
۳۰۰ هزار کیلوکالری | ۳۴٫۹ مترمکعب | ۲۷۹٫۱ مترمکعب |
اعداد جدول برای مشعل با توان ورودی نامی و کارکرد پیوسته محاسبه شده‌اند. اگر ظرفیت درج‌شده روی کاتالوگ «توان مفید خروجی» باشد، ابتدا باید آن را بر راندمان تقسیم کرد؛ بنابراین مصرف گاز بیشتر از مقادیر جدول خواهد بود.
مصرف ماهانه کوره گازی چقدر است؟
برای مثال، کوره‌ای با ورودی ۱۵۰ هزار کیلوکالری بر ساعت، در صورت کارکرد کامل به مدت ۸ ساعت در روز و ۲۶ روز در ماه، تقریباً ۳۶۲۸ مترمکعب گاز مصرف می‌کند. اگر مشعل تک‌مرحله‌ای به کمک ترموستات فقط ۶۰ درصد این زمان روشن باشد، مصرف نظری به حدود ۲۱۷۷ مترمکعب می‌رسد.
البته مصرف واقعی به دمای هوای بیرون، میزان عایق‌بندی، ساعات کاری، تنظیمات مشعل و شیوه کنترل دما بستگی دارد. مصرف گاز کوره هوای گرم در گلخانه و یا سوله، نباید فقط از روی ظرفیت نامی دستگاه تخمین زده شود؛ ساعات روشن‌بودن مشعل نیز اهمیت دارد.
راندمان کوره هوای گرم گازی و دمای خروجی هوا
راندمان حرارتی نشان می‌دهد چه سهمی از انرژی سوخت به گرمای مفید تحویلی دستگاه تبدیل می‌شود.
برای مثال، اگر ظرفیت ورودی مشعل ۲۰۰ کیلووات و راندمان واقعی دستگاه ۸۰ درصد باشد، توان مفید گرمایش حدود ۱۶۰ کیلووات خواهد بود.
در برخی کوره‌های صنعتی بازار، مانند خانواده‌ای از محصولات انرژی، راندمان‌های حدود ۷۵ تا ۸۳ درصد بسته به مبنای اندازه‌گیری و مدل گزارش شده است. بنابراین نباید یک راندمان یکسان را به تمام دستگاه‌ها نسبت داد.
دمای هوای خروجی به چه عواملی بستگی دارد؟
اختلاف دمای هوای ورودی و خروجی تابع توان مفید و میزان هوادهی است. رابطه تقریبی آن در شرایط متعارف عبارت است از:
اختلاف دما (°C) ≈ توان مفید (W) ÷ [۰٫۳۳۵ × دبی هوا (m³/h)]
برای نمونه، اگر کوره‌ای ۱۰۰ کیلووات گرمای مفید تولید کند و دبی هوا ۸۰۰۰ مترمکعب بر ساعت باشد، اختلاف دمای نظری حدود ۳۷ درجه سانتی‌گراد است. یعنی اگر هوای ورودی ۱۵ درجه باشد، دمای خروجی در این مثال حدود ۵۲ درجه خواهد بود. دمای واقعی به شرایط هوا، اندازه‌گیری دبی و عملکرد مبدل وابسته است.
کاربرد کوره هوای گرم گازی در صنعت و کشاورزی
در سوله‌های صنعتی و کارگاه‌ها، کوره گازی می‌تواند هوای سالن را با گردش اجباری گرم کند. در پروژه‌هایی که گرمایش کل حجم هوا ضرورت دارد، این روش قابل بررسی است.
در انبارها، شرایط نگهداری کالا و حداقل دمای موردنیاز اهمیت دارد. برای مثال، انبار قطعات مکانیکی و انبار مواد حساس به دما ممکن است به کنترل‌های متفاوتی نیاز داشته باشند.
در گلخانه‌ها نیز کوره هوای گرم یکی از روش‌های تأمین گرمایش است. بااین‌حال، توزیع یکنواخت گرما، حفظ رطوبت مناسب، تأمین هوای تازه و جلوگیری از ورود محصولات احتراق به محیط کشت اهمیت ویژه‌ای دارد.
برای سالن‌هایی با ارتفاع زیاد، تجمع هوای گرم نزدیک سقف نیز باید بررسی شود؛ زیرا بالا بودن دمای سقف الزاماً به معنی گرم‌شدن مناسب ناحیه حضور کارکنان نیست.
کوره هوای گرم گازی بهتر است یا گرماتاب و گازوئیلی؟
این سه سیستم ممکن است برای یک پروژه قابل بررسی باشند، اما سازوکار و شرایط استفاده متفاوتی دارند.
معیار | کوره هوای گرم گازی | گرماتاب لوله‌ای | کوره گازوئیلی |
روش اصلی گرمایش | گرم‌کردن و گردش هوا | انتقال تابشی به سطوح و افراد | گرم‌کردن و گردش هوا |
منبع سوخت | گاز | معمولاً گاز | گازوئیل |
امکان کانال‌کشی | در مدل‌های مناسب | معمولاً ندارد | در مدل‌های مناسب |
گرمایش موضعی | محدودتر | مناسب‌تر در برخی پروژه‌ها | محدودتر |
نیاز به فن توزیع هوا | دارد | معمولاً برای انتقال اصلی گرما ندارد | دارد |
انتخاب برای سوله بلند | نیازمند بررسی اتلاف و توزیع هوا | قابل بررسی برای گرمایش نواحی اشغال‌شده | نیازمند بررسی اتلاف و توزیع هوا |
در سوله‌ای که هدف، گرم‌کردن کل هوای محیط است، کوره هوای گرم می‌تواند مناسب باشد. اما زمانی که تنها ناحیه مشخصی از سالن به گرمایش نیاز دارد، مقایسه اقتصادی آن با گرماتاب اهمیت بیشتری پیدا می‌کند. اگر گلخانه دارید، پیشنهاد می‌کنیم مقاله مقایسه هیتر تابشی و کوره هوای گرم را خوانده تا اطلاعات کامل‌تری کسب کنید.
مزایا و محدودیت‌های هیتر هوای گرم گازسوز
مهم‌ترین مزایای کوره گازی شامل امکان تأمین گرمایش با ظرفیت بالا، استفاده از شبکه گاز و امکان توزیع هوای گرم در محیط یا کانال است. در برخی پروژه‌ها نیز نصب آن نسبت به سیستم‌های مبتنی بر موتورخانه و شبکه آب گرم ساده‌تر خواهد بود.
در مقابل، مصرف برق فن، صدای جریان هوا، نیاز به سرویس مشعل و احتمال تجمع گرما در ارتفاع از محدودیت‌های مهم این سیستم محسوب می‌شوند. همچنین استفاده از فن مناسب بدون کنترل جریان هوا و طراحی درست خروجی‌ها، الزاماً به توزیع یکنواخت دما منجر نمی‌شود.
قیمت کوره هوای گرم گازی به چه عواملی بستگی دارد؟
قیمت کوره هوای گرم گازی فقط تابع ظرفیت حرارتی نیست. نوع مشعل، جنس و طراحی مبدل، مدل فن، تابلو کنترل، تجهیزات ایمنی، قابلیت کانال‌کشی و خدمات پس از فروش در هزینه نهایی تأثیر دارند.
برای مثال، دو کوره با ظرفیت ورودی مشابه ممکن است به دلیل تفاوت در راندمان یا میزان هوادهی، عملکرد و قیمت یکسانی نداشته باشند. هنگام خرید بهتر است مشخصات زیر به‌صورت مکتوب دریافت شود:
ظرفیت ورودی سوخت و توان مفید خروجی
راندمان با مبنای اندازه‌گیری مشخص
میزان مصرف گاز در توان نامی
دبی هوا و فشار استاتیکی فن
توان برق موردنیاز و تجهیزات ایمنی
شرایط گارانتی، نصب و خدمات
در صورت نیاز به انتخاب ظرفیت، کارشناسان گرماپارت می‌توانند بر اساس ابعاد سالن، شرایط گرمایشی و امکانات پروژه، گزینه‌های قابل بررسی را معرفی کنند.
نصب، ایمنی و نگهداری کوره گازی
ایمنی در کوره گازی به اندازه ظرفیت گرمایش اهمیت دارد. برای دستگاه‌های احتراق غیرمستقیم، اجرای صحیح دودکش، تأمین هوای احتراق و جلوگیری از نشت محصولات احتراق ضروری است.
وجود ترموستات به‌تنهایی برای حفاظت دستگاه کافی نیست. تجهیزات کنترل شعله، قطع خودکار گاز و محدودکننده دمای مبدل باید مطابق مشخصات سازنده و ضوابط مربوط نصب و آزمایش شوند.
سرویس دوره‌ای نیز شامل بررسی وضعیت مشعل، مبدل حرارتی، فن، اتصالات گاز، دودکش و عملکرد حفاظت‌هاست. تست احتراق و بررسی نشتی گاز باید توسط فرد دارای صلاحیت انجام شود.
سؤالات متداول کوره هوای گرم گازی
چرا کوره گازی روشن می‌شود اما پس از چند دقیقه خاموش می‌شود؟
یکی از دلایل احتمالی، فعال‌شدن حفاظت دمای بالا به علت گردش هوای ناکافی است. اختلال در فن، مسدودبودن مسیر هوا یا ایراد کنترل شعله نیز می‌تواند مؤثر باشد. تشخیص دقیق باید توسط سرویس‌کار انجام شود و تجهیزات ایمنی نباید برای ادامه کار از مدار خارج شوند.
آیا می‌توان کوره هوای گرم را بیرون سوله نصب کرد؟
بعضی مدل‌ها برای نصب خارج از فضای اصلی یا اتصال به کانال طراحی شده‌اند، اما هر دستگاهی چنین قابلیتی ندارد. مقاومت در برابر شرایط جوی، هوای احتراق، کانال رفت و برگشت و محل تخلیه دود باید مطابق دستورالعمل سازنده بررسی شوند.
آیا افزایش سرعت فن باعث افزایش راندمان کوره می‌شود؟
افزایش هوادهی معمولاً اختلاف دمای هوای عبوری را کاهش می‌دهد، اما لزوماً راندمان احتراق یا بازده کل دستگاه را افزایش نمی‌دهد. عملکرد فن و مبدل باید در محدوده طراحی‌شده باقی بماند.
چرا از خروجی کوره بوی دود احساس می‌شود؟
در کوره غیرمستقیم سالم، محصولات احتراق نباید وارد هوای گرم خروجی شوند. احساس بوی دود می‌تواند نشانه نقص خطرناک در مبدل، دودکش یا مسیر احتراق باشد. دستگاه باید خاموش و تا انجام بررسی تخصصی از مدار خارج شود.
آیا کوره گازی در زمان قطع برق کار می‌کند؟
مدل‌های فن‌دار متداول برای عملکرد فن، کنترلر و تجهیزات مشعل به برق وابسته‌اند. بنابراین قطع برق معمولاً باعث توقف عملکرد آن‌ها می‌شود. استفاده از برق اضطراری نیز باید متناسب با مشخصات الکتریکی دستگاه طراحی شود.
چرا دمای سقف سالن بالاتر از محل کار کارکنان است؟
هوای گرم به دلیل چگالی کمتر تمایل به تجمع در ارتفاع دارد. این پدیده را لایه‌بندی دما می‌نامند. جانمایی خروجی‌ها، طراحی گردش هوا و در صورت نیاز فن‌های مناسب می‌توانند به کاهش اختلاف دمای عمودی کمک کنند.
جمع‌بندی؛ چگونه کوره هوای گرم گازی مناسب انتخاب کنیم؟
کوره هوای گرم گازی برای گرمایش سوله‌ها، سالن‌های صنعتی و برخی فضاهای کشاورزی گزینه‌ای کاربردی است، اما ظرفیت مناسب آن باید بر اساس بار حرارتی واقعی انتخاب شود؛ نه صرفاً متراژ ساختمان یا عدد درج‌شده روی دستگاه.
هنگام بررسی مدل‌ها، ظرفیت ورودی و خروجی، مصرف گاز، راندمان، میزان هوادهی و الزامات نصب را در کنار قیمت مقایسه کنید. همچنین برای مطالعه سایر مباحث فنی و کاربردی می‌توانید به بخش وبلاگ گرماسرما پارت مراجعه کنید.
در نهایت، انتخاب دقیق دستگاهی که هم گرمایش کافی داشته باشد و هم مصرف انرژی آن منطقی باشد، به بررسی شرایط واقعی پروژه وابسته است. گرماپارت امکان دریافت مشاوره برای انتخاب سیستم گرمایش متناسب با محیط صنعتی را فراهم کرده است.
