اگر برای یک سوله، کارگاه، سالن تجاری یا حتی ساختمان نوساز در حال انتخاب سیستم گرمایشی باشید، احتمالاً یک سؤال مهم پیش می‌آید: گرماتاب یا گرمایش از کف؛ کدام انتخاب منطقی‌تری است؟ پاسخ کوتاه این است که هیچ‌کدام در همه پروژه‌ها برنده نیستند. گرماتاب معمولاً در فضاهای مرتفع، سالن‌هایی با کارکرد متناوب، محیط‌های دارای درِ پرتردد و پروژه‌هایی که به گرمایش موضعی نیاز دارند مزیت بیشتری دارد؛ در مقابل، گرمایش از کف در بسیاری از ساختمان‌های نوساز و فضاهایی با کارکرد پیوسته، جایی که آسایش یکنواخت و دمای پایدار اهمیت دارد، گزینه قابل‌توجهی است.
اما تفاوت واقعی فقط در محل نصب نیست. سرعت پاسخ، جرم حرارتی کف، ارتفاع سقف، عایق ساختمان، ساعت کار، نحوه کنترل زون‌ها و حتی این‌که پروژه در حال ساخت است یا قبلاً تکمیل شده، می‌تواند انتخاب نهایی را تغییر دهد.

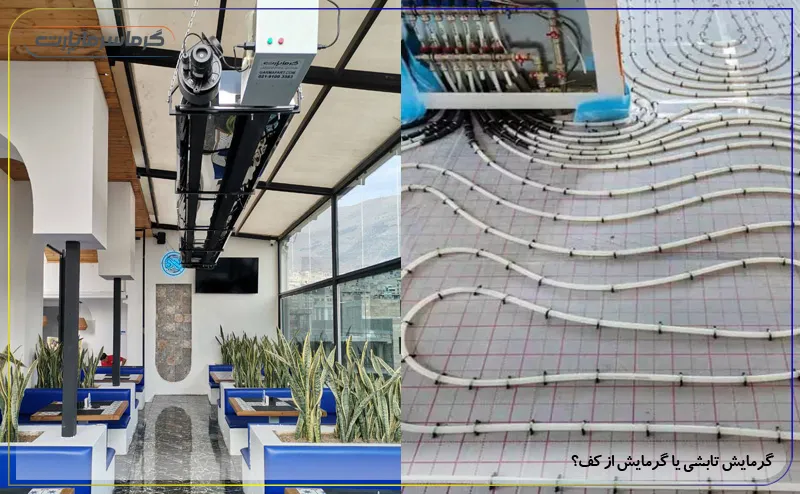

گرماتاب یا گرمایش از کف؛ تفاوت اصلی در چیست؟
گرماتاب و گرمایش از کف هر دو از مفهوم گرمایش تابشی استفاده می‌کنند، اما مکانیزم و رفتار حرارتی آن‌ها یکسان نیست.
در گرماتاب گازی لوله‌ای، احتراق باعث گرم‌شدن لوله تابشی می‌شود و رفلکتور، انرژی مادون قرمز را به سمت کف، افراد، تجهیزات و سطوح هدایت می‌کند. در نتیجه برای ایجاد احساس گرما الزاماً لازم نیست ابتدا تمام هوای حجم بزرگی از سالن گرم شود.

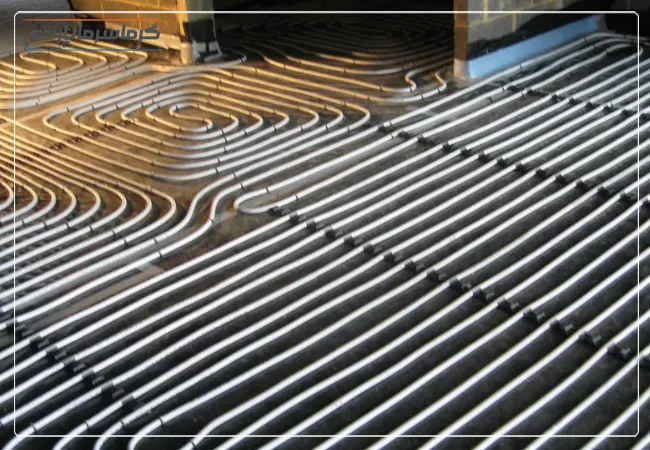

گرمایش از کف برعکس، سطح بزرگی از کف را به یک سطح گرم‌کننده با دمای نسبتاً پایین تبدیل می‌کند. در نوع آبی، آب گرم داخل مدارهای زیر کف گردش می‌کند و کف، حرارت را به محیط منتقل می‌کند. بخش مهمی از انتقال حرارت به‌شکل تابشی انجام می‌شود و بخشی نیز از طریق جابه‌جایی طبیعی هواست.
انجمن گرمایش، سرمایش و تهویه مطبوع آمریکا (ASHRAE) هر دو راهکار را در کاربردهای صنعتی بررسی می‌کند؛ هم گرمایش کف می‌تواند در ساختمان‌های صنعتی و حتی فضاهای مرتفع کاربرد داشته باشد و هم هیترهای مادون‌قرمز از سیستم‌های رایج برای High-bay، انبار، کارخانه و فضای نیمه‌باز هستند. بنابراین صرفاً «صنعتی بودن» یا «بلند بودن سقف» برای انتخاب سیستم کافی نیست.

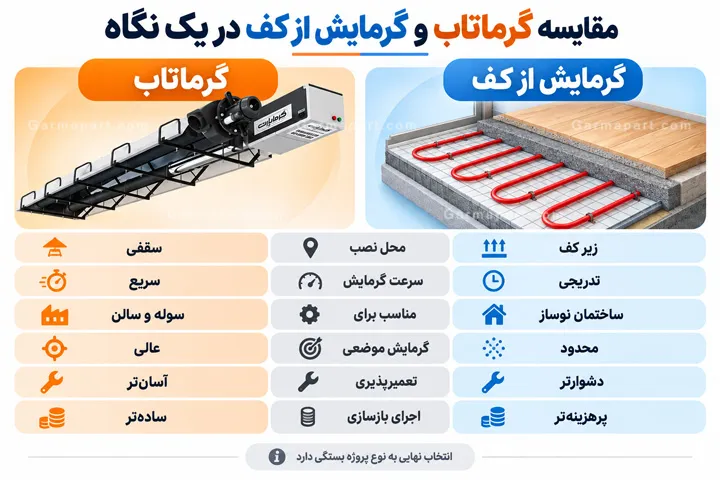

مقایسه گرماتاب و گرمایش از کف در یک نگاه
| معیار | گرماتاب | گرمایش از کف |
| روش اصلی انتقال حرارت | تابش مادون قرمز به افراد و سطوح | گرم‌کردن سطح کف و انتقال تابشی/همرفتی |
| سرعت احساس گرما | معمولاً سریع | در سیستم‌های پرجرم معمولاً کندتر |
| گرمایش موضعی | بسیار مناسب | محدودتر |
| زون‌بندی | ساده و کاربردی در سالن‌های بزرگ | امکان‌پذیر با طراحی مدار و کنترل |
| پروژه نوساز | قابل اجرا | شرایط بسیار مناسب |
| ساختمان یا سالن موجود | معمولاً اجرای ساده‌تر | ممکن است نیازمند تخریب و بازسازی کف باشد |
| سقف مرتفع | کاربرد متداول | قابل استفاده، اما طراحی کف و بار حرارتی تعیین‌کننده است |
| فضای نیمه‌باز | قابل بررسی و متداول | معمولاً کاربرد محدودتری دارد |
| کارکرد متناوب | مناسب‌تر در بسیاری از پروژه‌ها | سیستم پرجرم ممکن است پاسخ کندی داشته باشد |
| کارکرد طولانی و پایدار | مناسب | می‌تواند بسیار مناسب باشد |
| تعمیرپذیری | اجزای اصلی در دسترس‌ترند | بخش عمده مدار داخل کف قرار دارد |
| هزینه نهایی | وابسته به ظرفیت، تعداد دستگاه و زیرساخت | وابسته به کف‌سازی، لوله‌کشی، منبع حرارت و کنترل |
| مصرف انرژی | وابسته به بار، زون‌بندی و ساعات کار | وابسته به طراحی، منبع حرارت، کنترل و ساختمان |
کدام سیستم سریع‌تر محیط را گرم می‌کند؟
یکی از مهم‌ترین تفاوت‌های گرماتاب و گرمایش از کف، رفتار آن‌ها هنگام شروع کار است.
هیتر تابشی پس از رسیدن سطح تابنده به دمای کاری، انرژی را مستقیماً به محدوده هدف می‌فرستد. به همین دلیل در یک کارگاه که کارکنان ساعت ۷ صبح وارد می‌شوند یا سالنی که فقط چند ساعت در روز استفاده می‌شود، می‌توان نسبتاً سریع‌تر در محدوده کاری احساس آسایش ایجاد کرد.
انجمن ASHRAE نیز درباره هیترهای مادون‌قرمز توضیح می‌دهد که برخی سیستم‌ها پس از روشن‌شدن در مدت کوتاهی اثر گرمایی ایجاد می‌کنند و همین ویژگی امکان خاموش‌کردن تجهیزات در زمان عدم نیاز را فراهم می‌کند.
چرا گرمایش از کف کندتر واکنش نشان می‌دهد؟

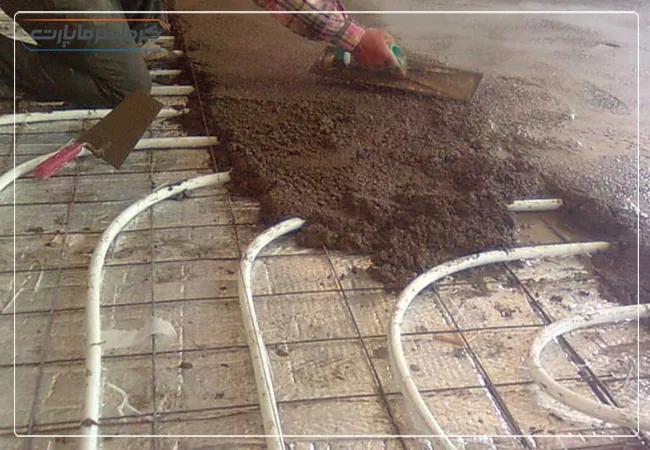

در بسیاری از سیستم‌های گرمایش از کف، لوله‌ها داخل ملات یا بتن قرار دارند. ابتدا باید جرم کف گرم شود و سپس حرارت به فضای داخلی برسد. همان جرم حرارتی که باعث پایداری دما می‌شود، هنگام تغییر سریع نقطه تنظیم می‌تواند پاسخ سیستم را کند کند.
ASHRAE نیز به تاخیر حرارتی در سیستم‌های کف با جرم حرارتی بالا اشاره می‌کند و توضیح می‌دهد که چنین سیستم‌هایی برای تغییرات سریع بار حرارتی مناسب‌ترین پاسخ را ندارند.
این موضوع عیب مطلق نیست. در ساختمانی که تقریباً تمام شبانه‌روز در حال استفاده است، پایداری حرارتی می‌تواند مزیت باشد؛ اما برای سالن با شیفت‌های کوتاه یا استفاده نامنظم، سرعت پاسخ اهمیت بیشتری پیدا می‌کند.
مصرف انرژی گرماتابشی کمتر است یا گرمایش از کف؟
برای این سؤال نمی‌توان یک درصد ثابت بین گرماتاب یا گرمایش از کف اعلام کرد؛ چراکه مصرف واقعی انرژی تابع مجموعه‌ای از عوامل است:
- بار حرارتی ساختمان و دمای هوای بیرون
- کیفیت عایق سقف، دیوار و کف
- سطح نفوذ هوا از درها و بازشوها
- ارتفاع سالن
- ساعات روشن‌بودن سیستم
- دمای مطلوب
- نوع منبع انرژی
- کیفیت طراحی و کنترل
- نیاز به گرمایش کامل یا فقط بخشی از فضا
مزیت مهم گرماتاب در بعضی پروژه‌های صنعتی این است که می‌توان ناحیه‌ای مشخص را گرم کرد. اگر در سالن ۲۰۰۰ متری تنها بخشی از خطوط تولید فعال باشد، زون‌بندی می‌تواند از گرم‌کردن قسمت‌های بلااستفاده جلوگیری کند.
گرمایش تابشی همچنین مستقیماً روی دمای تابشی متوسط و سطوح تأثیر می‌گذارد؛ در نتیجه آسایش حرارتی الزاماً به معنای بالا بردن شدید دمای تمام هوای سالن نیست. ASHRAE همین ویژگی را یکی از دلایل کاربرد هیتر مادون‌قرمز در فضاهای بزرگ می‌داند.
از طرف دیگر، گرمایش از کف با آب کم‌دما می‌تواند با منابع حرارتی مناسب، از جمله برخی بویلرهای چگالشی یا پمپ حرارتی، ترکیب مؤثری ایجاد کند. پس مقایسه فقط بر اساس «نوع ترمینال گرمایشی» کافی نیست؛ کل سیستم تولید و توزیع انرژی باید بررسی شود.

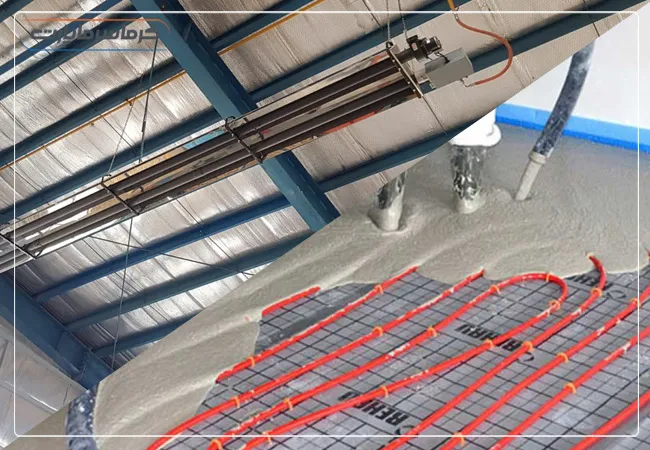

مقایسه هزینه اجرای گرماتاب و گرمایش از کف
اعلام یک قیمت ثابت بدون پلان پروژه قابل اتکا نیست.
در هزینه اجرای گرماتاب معمولاً عواملی مثل ظرفیت دستگاه، تعداد هیترها، ارتفاع نصب، سازه نگهدارنده، لوله‌کشی گاز، برق، سیستم کنترل و الزامات خروج محصولات احتراق دخالت دارند.
در گرمایش از کف هزینه می‌تواند شامل عایق کف، لوله یا المنت، کلکتور، پمپ و تجهیزات کنترل، منبع تولید آب گرم، اجرای ملات یا اسکریت و کف‌پوش باشد.
برای سیستم‌های گرمایشی تابشی لوله‌ای می‌توان گفت قیمت دستگاه‌ها بنا بر ظرفیت، بین 90 میلیون تا 140 میلیون تومان خواهد بود حدوداً اما برای اجرای گرمایش از کف، نمی‌توان قیمتی را اعلام کرد و نیازمند استعلام است.
تفاوت پروژه نوساز و بازسازی در انتخاب گرماتاب یا گرمایش از کف
اینجا یکی از مهم‌ترین تفاوت‌ها ظاهر می‌شود.
اگر ساختمان هنوز در مرحله اجرای کف باشد، اضافه‌کردن مدار گرمایش از کف می‌تواند بخشی از روند عادی ساخت باشد. اما در یک سوله یا ساختمان تکمیل‌شده، اجرای سیستم ممکن است به برداشتن کف‌پوش، عملیات عمرانی و توقف بهره‌برداری نیاز داشته باشد.
گرماتاب سقفی در بسیاری از پروژه‌های موجود بدون چنین تغییر گسترده‌ای در کف نصب می‌شود. به همین دلیل Retrofit یا نوساز بودن پروژه باید قبل از مقایسه قیمت تجهیزات بررسی شود.

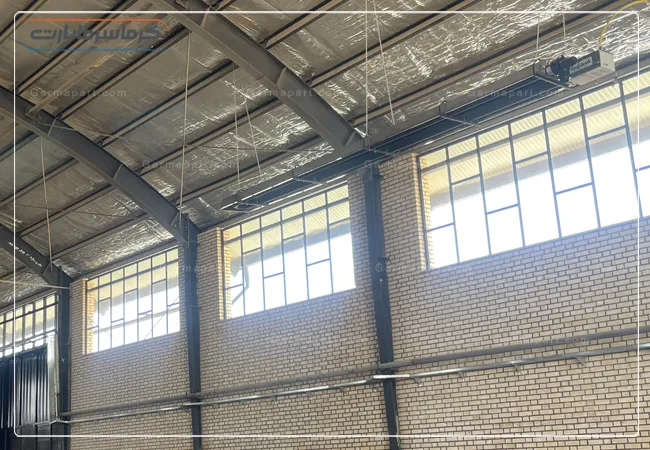

برای سوله گرماتاب بهتر است یا گرمایش از کف؟
در بسیاری از سوله‌ها، گرماتاب گزینه‌ای جدی است؛ اما نه فقط به این دلیل که سقف بلند است.
فرض کنید یک سالن تولید با سقف مرتفع، درهای بزرگ و رفت‌وآمد لیفتراک دارد. هر بار بازشدن در، بخشی از هوای گرم خارج می‌شود. اگر سیستم بتواند بخش قابل‌توجهی از آسایش را از طریق تابش روی افراد و سطوح ایجاد کند، وابستگی کمتری به حفظ دمای تمام جرم هوای سالن خواهد داشت.
گرمایش موضعی نیز اهمیت دارد. ممکن است در یک سالن بزرگ فقط اپراتورهای چند ایستگاه کاری به گرمایش مستمر نیاز داشته باشند. در این حالت می‌توان زون‌های کاری را مستقل کنترل کرد.
گرماپارت نیز در صفحه تخصصی گرماتابشی خود، ارتفاع نصب، عایق سقف، ورودی هوای سرد، ابعاد درها و موقعیت کارکنان را از عوامل اصلی طراحی سیستم برای سالن صنعتی معرفی می‌کند.
با این حال، گرمایش از کف را نباید از پروژه‌های صنعتی حذف کرد. ASHRAE گرمایش کف را برای برخی ساختمان‌های صنعتی بزرگ، گاراژها و سالن‌های مونتاژ نیز قابل استفاده می‌داند؛ به‌خصوص وقتی کارکنان نزدیک کف هستند و سیستم به‌صورت پیوسته کار می‌کند.
معیار ساده برای تصمیم‌گیری بین گرماتاب یا گرمایش از کف
اگر پروژه دارای کارکرد متناوب، ارتفاع زیاد، درهای پرتردد و نیاز به گرمایش یک ناحیه مشخص باشد، بررسی گرماتاب منطقی‌تر می‌شود.
اگر پروژه نوساز، دارای کارکرد پیوسته، عایق مناسب و نیازمند دمای پایدار و یکنواخت در سطح وسیع باشد، گرمایش از کف می‌تواند گزینه جدی‌تری باشد.
یکنواختی گرما در کدام سیستم بهتر است؟
گرمایش از کف به دلیل سطح بزرگ انتقال حرارت، امکان ایجاد توزیع نسبتاً یکنواخت دما را فراهم می‌کند. البته طراحی مدار، فاصله لوله‌ها، جنس کف‌پوش، عایق زیر سیستم و دبی آب بر نتیجه نهایی اثر دارند.
در گرماتاب، «یکنواختی» بیش از هر چیز به جانمایی دستگاه‌ها، ارتفاع، زاویه تابش، نوع رفلکتور و هم‌پوشانی محدوده‌های تابشی وابسته است. طراحی نامناسب می‌تواند نقاط گرم و سرد ایجاد کند.
بنابراین گرمایش تابشی سقفی نباید صرفاً با تقسیم متراژ سالن بر ظرفیت اسمی یک دستگاه طراحی شود؛ محاسبه بار حرارتی و بررسی پلان پروژه ضروری است.
کنترل دما و زون‌بندی
هر دو سیستم قابلیت کنترل منطقه‌ای دارند، اما شیوه کنترل متفاوت است.
در گرماتاب می‌توان چند دستگاه مستقل برای زون‌های مختلف سالن در نظر گرفت و تنها قسمت فعال را روشن کرد. این ویژگی برای خطوط تولید، انبارها و سالن‌های چندمنظوره مفید است.
در گرمایش از کف نیز می‌توان مدارها و کلکتورها را به زون‌های مختلف تقسیم و با شیرهای کنترلی و ترموستات مدیریت کرد. با این حال، وجود جرم حرارتی زیاد باعث می‌شود تغییر فرمان ترموستات فوراً روی دمای محیط اثر نگذارد. ISO 11855 نیز تأثیر جرم حرارتی را یکی از موضوعات مهم در طراحی کنترل سیستم‌های تابشی توکار می‌داند.
نگهداری و تعمیر کدام سیستم ساده‌تر است؟
در گرماتاب، تجهیزاتی مانند مشعل، فن، سیستم کنترل، رفلکتور و بخش‌های قابل سرویس عموماً در دسترس هستند. البته کار در ارتفاع، سرویس مشعل، کنترل مسیر خروج محصولات احتراق و بررسی اتصالات گاز باید توسط نیروی متخصص انجام شود.
در گرمایش از کف، لوله‌های استاندارد و اجرای صحیح می‌توانند سال‌ها بدون نیاز به مداخله در کف کار کنند؛ اما اگر ایراد جدی در مدار زیر کف ایجاد شود، محل‌یابی و دسترسی به آن پیچیده‌تر است. تجهیزات بیرونی مانند کلکتور، شیرها و پمپ دسترسی ساده‌تری دارند.
در نتیجه نمی‌توان فقط با جمله «گرمایش از کف تعمیر سختی دارد» تصمیم گرفت. کیفیت لوله، تست فشار قبل از کف‌سازی، اجرای اصولی و مستندسازی مسیر مدارها اهمیت زیادی دارند.
ارتفاع سقف و عایق چه تأثیری در انتخاب دارند؟
ارتفاع سقف به‌تنهایی تعیین‌کننده نیست، اما در سالن صنعتی بسیار مهم است.
در گرمایش تابشی، ارتفاع نصب روی شدت تابش در سطح هدف و الگوی پوشش اثر می‌گذارد. ASHRAE هیترهای مادون‌قرمز را از تجهیزات رایج در ساختمان‌های High-bay معرفی می‌کند و تأکید دارد جانمایی و جهت تابش در عملکرد سیستم مؤثر است.
در هر دو سیستم، عایق ضعیف باعث افزایش بار حرارتی می‌شود. بنابراین نصب تجهیزات پرظرفیت به‌جای اصلاح ضعف شدید عایق همیشه تصمیم اقتصادی مناسبی نیست.
شرایط اقلیمی نیز باید در محاسبه لحاظ شود. یک سالن با ابعاد یکسان در دو شهر با دمای طرح زمستانی متفاوت، الزاماً ظرفیت گرمایشی یکسانی نیاز ندارد.
در نهایت گرماتاب یا گرمایش از کف؟
اگر هدف، گرمایش یک سوله موجود، سالن مرتفع، کارگاه با ساعت کاری مشخص یا فضایی با درهای پرتردد و زون‌های مستقل باشد، گرماتاب اغلب ارزش بررسی بیشتری دارد؛ زیرا پاسخ حرارتی سریع‌تر، امکان گرمایش ناحیه‌ای و اجرای سقفی از مزیت‌های مهم آن هستند.
اگر با یک ساختمان نوساز، ویلای مسکونی، فضای تجاری با بهره‌برداری طولانی یا پروژه‌ای با نیاز به دمای یکنواخت و پایدار کف روبه‌رو هستید، گرمایش از کف می‌تواند انتخاب مناسب‌تری باشد.
اما تصمیم نهایی نباید صرفاً با متراژ گرفته شود. برای انتخاب میان گرماتاب یا گرمایش از کف حداقل باید بار حرارتی، ارتفاع، عایق، نوع کاربری، ساعات بهره‌برداری، میزان نفوذ هوا، نوع سوخت، امکان اجرای زیرساخت و هزینه دوره بهره‌برداری بررسی شود.
به زبان ساده، سیستم مناسب سیستمی نیست که روی کاغذ راندمان بیشتری دارد؛ سیستمی است که رفتار آن با شرایط واقعی ساختمان و نحوه استفاده شما هماهنگ باشد.
— — —
در خصوص مقایسه سیستم‌های تابشی لوله‌ای، مقالات زیر را نیز بخوانید:
⇐ گرماتاب یا جت هیتر؟ مقایسه کامل برای انتخاب بهتر
⇐ مقایسه هیتر تابشی و کوره هوای گرم در گلخانه
— — —
سؤالات متداول درباره گرماتاب یا گرمایش از کف
آیا برای یک سوله قدیمی می‌توان گرمایش از کف اجرا کرد؟
از نظر فنی ممکن است، اما باید وضعیت کف موجود، امکان افزایش تراز کف، عملیات عمرانی، زمان توقف سالن و هزینه بازسازی بررسی شود. در بسیاری از پروژه‌های مقاوم‌سازی، همین محدودیت‌های اجرایی نقش تعیین‌کننده دارند.
برای کارگاهی که فقط روزی چند ساعت فعال است کدام سیستم قابل بررسی است؟
سیستمی با پاسخ حرارتی سریع معمولاً مزیت بیشتری دارد. گرماتاب می‌تواند در چنین شرایطی مناسب باشد، اما ظرفیت و تعداد دستگاه‌ها باید بر اساس بار حرارتی واقعی تعیین شود.
آیا ارتفاع زیاد سقف به معنی نامناسب بودن گرمایش از کف است؟
خیر. انجمن ASHRAE حتی برای برخی ساختمان‌های صنعتی مرتفع به کاربرد گرمایش کف اشاره می‌کند. ارتفاع فقط یکی از پارامترهاست و نوع بهره‌برداری، عایق، بار حرارتی و ساختار کف نیز باید بررسی شوند.
آیا می‌توان گرماتاب و گرمایش از کف را همزمان استفاده کرد؟
از نظر مهندسی امکان طراحی سیستم ترکیبی وجود دارد؛ مثلاً یک سیستم برای بار پایه و سیستم دیگر برای بار پیک یا ناحیه خاص. اقتصادی بودن چنین طرحی باید برای همان پروژه محاسبه شود.
آیا نوع کف‌پوش روی عملکرد گرمایش از کف اثر دارد؟
بله. مقاومت حرارتی لایه‌های روی سیستم بر انتقال گرما اثر می‌گذارد. به همین دلیل انتخاب کف‌پوش و ساختار کف باید از ابتدا در طراحی لحاظ شود.
آیا گرماتاب گازی به تهویه و خروج محصولات احتراق نیاز دارد؟
الزامات دقیق به نوع دستگاه و روش نصب بستگی دارد. در تجهیزات گازسوز باید تأمین هوای احتراق و دفع ایمن محصولات احتراق مطابق طراحی و دستورالعمل سازنده بررسی شود. این مورد را باید از تولیدکننده دستگاه پرسید.
