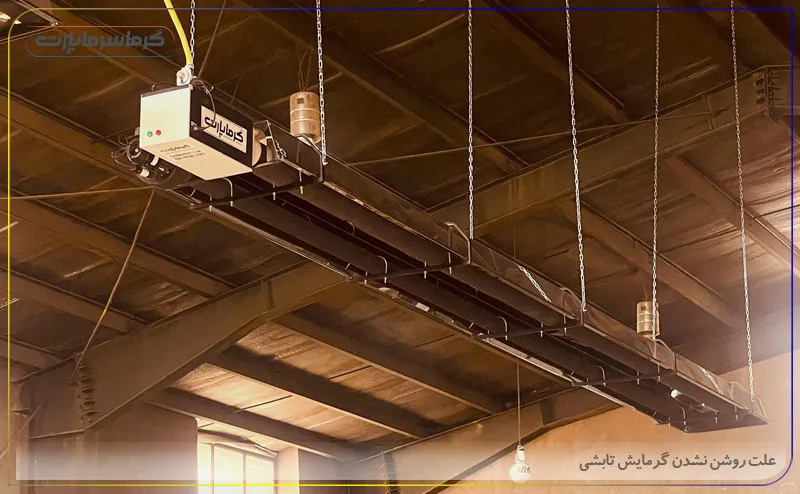

وقتی کلید یا ترموستات را فعال می‌کنید اما دستگاه هیچ گرمایی تولید نمی‌کند، اولین حدس معمولاً «خرابی مشعل» است؛ در حالی که روشن نشدن گرماتاب می‌تواند از یک مشکل ساده مثل نرسیدن فرمان ترموستات شروع شود و تا خرابی فن، پرشر هوا، جرقه‌زن، شیر برقی گاز، برد کنترل یا سنسور شعله ادامه پیدا کند. نکته مهم این است که قبل از تعویض قطعه باید مشخص کنیم سیکل روشن شدن گرماتاب دقیقاً در کدام مرحله متوقف شده است. اگر فن راه می‌افتد، جرقه ایجاد می‌شود یا شعله برای چند ثانیه تشکیل می‌شود، هرکدام سرنخ متفاوتی برای پیدا کردن علت خرابی هستند.
در این راهنما از سایت گرماپارت به‌جای معرفی فهرستی از قطعات، روشن نشدن هیتر تابشی گرماتاب را بر اساس رفتار واقعی دستگاه بررسی می‌کنیم تا بتوانید سریع‌تر محدوده ایراد را تشخیص دهید و بدانید چه مواردی قابل بررسی اولیه هستند و چه زمانی باید تعمیر دستگاه به متخصص سپرده شود.
برای عیب‌یابی روشن نشدن گرماتاب از کجا شروع کنیم؟

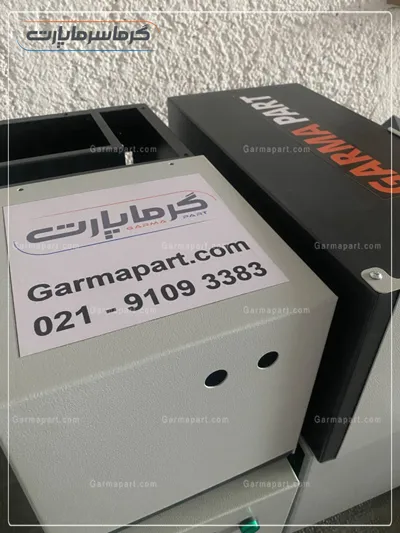

قبل از باز کردن مشعل، ابتدا رفتار دستگاه را هنگام دریافت فرمان روشن‌شدن مشاهده کنید. در بسیاری از گرماتاب‌های لوله‌ای گازی، سیکل کار به‌صورت کلی شامل دریافت فرمان، راه‌اندازی فن، تأیید جریان هوا توسط پرشر، ایجاد جرقه، بازشدن شیر گاز، تشکیل شعله و در نهایت تأیید شعله توسط سیستم کنترل است.
در منابع فنی مربوط به مشعل گرماتاب نیز اجزایی مانند برد کنترل، پرشر هوا، شیر برقی، میله یونیزاسیون و جرقه‌زن به‌عنوان بخش‌های اصلی این سیکل معرفی شده‌اند.
بنابراین قبل از هر اقدامی این جدول می‌تواند محدوده خرابی را مشخص کند:
| وضعیت دستگاه | علت‌های محتمل |
| هیچ واکنشی ندارد | برق ورودی، فیوز، ترموستات، سیم‌کشی یا برد |
| فن روشن نمی‌شود | موتور فن، فرمان برد، برق ورودی فن |
| فن کار می‌کند ولی جرقه ایجاد نمی‌شود | پرشر هوا، جرقه‌زن، برد کنترل |
| جرقه وجود دارد ولی شعله تشکیل نمی‌شود | فشار گاز، شیر برقی، نازل یا مسیر گاز |
| شعله تشکیل می‌شود ولی سریع خاموش می‌شود | سنسور شعله، یونیزاسیون، اتصال زمین یا کنترل شعله |
| چند بار تلاش می‌کند و سپس متوقف می‌شود | Lockout ناشی از خطای احتراق، هوا یا تشخیص شعله |
این روش بسیار دقیق‌تر از تعویض آزمایشی قطعات است.

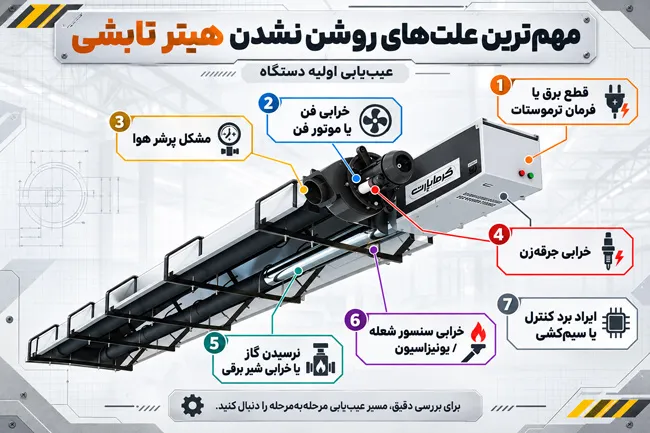

مهم‌ترین علت‌های روشن نشدن گرماتاب
نرسیدن برق یا فرمان روشن‌شدن به دستگاه
اولین مرحله در بررسی روشن نشدن گرماتاب، اطمینان از رسیدن برق و فرمان ترموستات است. اگر دستگاه کاملاً بی‌صداست، فن حرکت نمی‌کند و چراغ کنترل نیز روشن نیست، احتمال دارد مشکل قبل از رسیدن به بخش احتراق باشد.
مواردی که باید بررسی شوند عبارت‌اند از:
- برق ورودی دستگاه
- فیوز یا کلید حفاظتی
- اتصالات و سیم‌کشی
- ترموستات
- فرمان خروجی ترموستات
- برد یا کنترلر مشعل
گاهی ترموستات روی دمایی پایین‌تر از دمای محیط تنظیم شده و اساساً فرمان گرمایش صادر نمی‌شود. بنابراین پیش از بررسی مشعل، از وجود واقعی درخواست گرمایش مطمئن شوید. راهنماهای تخصصی عیب‌یابی هیتر تابشی نیز تأکید می‌کنند که اولین قدم، مشخص کردن این موضوع است که آیا دستگاه واقعاً «Call for Heat» دریافت می‌کند یا خیر.

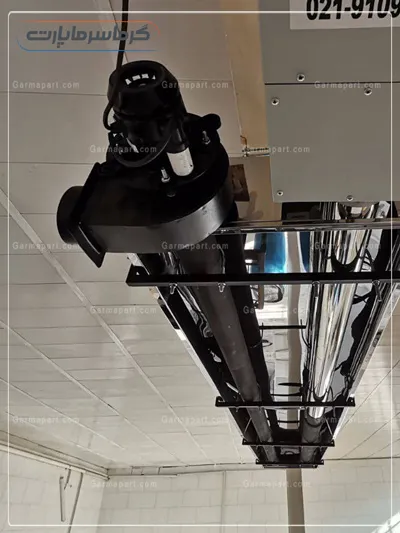

علت روشن نشدن فن گرماتاب چیست؟
در بسیاری از گرماتاب‌های لوله‌ای، فن باید پیش از تشکیل شعله شروع به کار کند. وظیفه آن ایجاد جریان مناسب هوا و تخلیه گازهای احتمالی داخل لوله است. اگر فن گرماتاب روشن نشود، سیستم کنترل معمولاً اجازه ادامه سیکل احتراق را نمی‌دهد.
علت می‌تواند یکی از موارد زیر باشد:
- نرسیدن برق به موتور فن
- خرابی موتور فن
- گیرکردن پروانه
- ایراد سیم‌کشی
- خرابی رله یا خروجی برد
- مشکل در اتصالات الکتریکی
اگر هنگام فرمان روشن‌شدن هیچ صدایی از فن شنیده نمی‌شود، قبل از بررسی جرقه‌زن و شیر گاز باید بخش فن و فرمان آن بررسی شود.
فن کار می‌کند اما گرماتاب روشن نمی‌شود
این وضعیت یکی از مهم‌ترین سناریوهای عیب‌یابی است. اگر فن فعال می‌شود ولی بعد از چند ثانیه خبری از جرقه یا شعله نیست، پرشر هوا یکی از قسمت‌هایی است که باید بررسی شود.
پرشر یا Pressure Switch یک قطعه ایمنی است که وجود شرایط مناسب جریان هوا را به برد کنترل تأیید می‌کند. اگر مسیر هوای ورودی یا خروجی مسدود باشد، فن توان کافی نداشته باشد یا خود پرشر ایراد داشته باشد، سیکل می‌تواند قبل از مرحله جرقه متوقف شود.
راهنمای فنی کارشناسان فنی مجموعه گرماپارت نیز برای حالتی که هیتر روشن نمی‌شود، بسته‌شدن صحیح پرشر هوا، باز بودن ورودی هوا، سالم بودن فن و نبود گرفتگی را از موارد مهم عیب‌یابی معرفی می‌کند. بنابراین قبل از این‌که پرشر تعویض شود، باید موارد زیر بررسی شوند:
- گرفتگی مسیر ورود هوا
- گرفتگی مسیر خروج دود
- عملکرد صحیح فن
- شل یا مسدود بودن شیلنگ پرشر
- آب‌بندی محفظه مشعل
- وضعیت خود Pressure Switch
تعویض پرشر بدون بررسی این موارد ممکن است اصلاً مشکل را حل نکند.
چرا گرماتاب جرقه نمی‌زند؟
اگر فن کار می‌کند و پرشر نیز شرایط هوا را تأیید کرده اما جرقه ایجاد نمی‌شود، احتمال خرابی در سیستم جرقه یا کنترل افزایش پیدا می‌کند.
در این مرحله معمولاً باید مواردی مانند:
- الکترود جرقه
- کابل جرقه
- فاصله و موقعیت الکترود
- ترانس یا مدار جرقه
- اتصالات
- برد کنترل مشعل
بررسی شوند.
جرقه ضعیف یا جرقه‌ای که در محل مناسب نسبت به مشعل هیتر تابشی ایجاد نمی‌شود نیز می‌تواند باعث روشن نشدن گرماتاب شود. وجود صدای جرقه به‌تنهایی به معنی عملکرد صحیح سیستم نیست؛ جرقه باید در موقعیتی ایجاد شود که مخلوط گاز و هوا بتواند مشتعل شود.

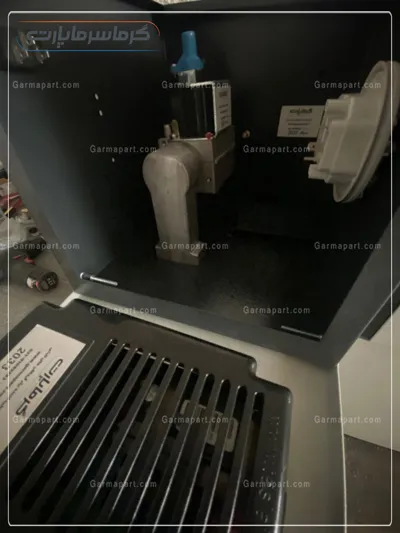

گرماتاب جرقه می‌زند ولی روشن نمی‌شود
اگر صدای جرقه را می‌شنوید اما شعله تشکیل نمی‌شود، مسیر عیب‌یابی تغییر می‌کند. در این شرایط مشکل بیشتر به تأمین گاز یا عملکرد شیر گاز مربوط می‌شود. علت‌های رایج شامل موارد زیر هستند:
فشار گاز کافی نیست
افت فشار شبکه یا تنظیم نبودن فشار ورودی می‌تواند مانع تشکیل شعله پایدار شود. این مسئله به‌خصوص زمانی اهمیت دارد که چند مصرف‌کننده گاز هم‌زمان فعال هستند.
شیر برقی باز نمی‌شود
برد در مرحله احتراق فرمان بازشدن شیر برقی را صادر می‌کند. اگر بوبین شیر، سیم‌کشی یا خود شیر دچار مشکل شده باشد، جرقه ایجاد می‌شود ولی گاز وارد مشعل نخواهد شد.
نازل یا مسیر گاز مسدود شده است
آلودگی و گرفتگی نازل نیز می‌تواند مقدار گاز لازم برای احتراق را کاهش دهد. بازکردن و تنظیم بخش‌های گازی باید توسط فرد متخصص انجام شود.
به همین دلیل در روشن نشدن گرماتاب وجود جرقه یکی از اطلاعات بسیار مهم برای محدودکردن دامنه عیب‌یابی است.
چرا گرماتاب روشن می‌شود ولی بعد از چند ثانیه خاموش می‌شود؟
گاهی مشکل به شکل دیگری دیده می‌شود: شعله تشکیل می‌شود اما پس از چند ثانیه خاموش می‌شود. در این حالت معمولاً باید سیستم تشخیص شعله بررسی شود.
پس از روشن‌شدن مشعل، برد باید مطمئن شود شعله واقعاً تشکیل شده است. در بسیاری از سیستم‌ها این وظیفه بر عهده الکترود یا میله یونیزاسیون است.
اگر سیگنال شعله به برد نرسد، سیستم برای جلوگیری از ورود گاز بدون احتراق، شیر گاز را می‌بندد. علت‌های احتمالی را می‌توان موارد زیر دانست:
- کثیفی میله یونیزاسیون
- قرارگیری نامناسب سنسور نسبت به شعله
- خرابی یا ترک‌خوردگی الکترود
- ضعف اتصال زمین
- خرابی سیم سنسور
- شعله ضعیف یا ناپایدار
- ایراد برد کنترل
راهنماهای فنی هیترهای تابشی نیز مشکلات سنسور شعله، اتصال زمین و کاهش سیگنال شعله را از دلایل خاموش‌شدن دستگاه پس از تشکیل اولیه شعله می‌دانند.
بنابراین اگر بخاری تابشی یک یا چند ثانیه روشن می‌شود، فوراً نباید شیر گاز را مقصر دانست.
آیا گرفتگی مسیر هوا باعث روشن نشدن گرماتاب می‌شود؟
بله. این مورد یکی از بخش‌هایی است که در بسیاری از محتواهای فارسی کمتر به آن پرداخته شده است.
مسدودشدن هوای ورودی، مسیر دود یا کاهش مکش فن می‌تواند باعث شود Pressure Switch وضعیت مناسب را تأیید نکند. در نتیجه برد اجازه ادامه سیکل روشن‌شدن را نمی‌دهد.
در یک راهنمای فنی منتشرشده درباره هیترهای تابشی لوله‌ای، مشکلات جریان هوا از دلایل مستقیم شکست مرحله احتراق یا خاموش‌شدن دستگاه در ثانیه‌های ابتدایی معرفی شده است. این راهنما توصیه می‌کند پیش از تعویض پرشر، ورودی هوا، خروجی، فن، مسیر ونت و شرایط فشار بررسی شود.
این موضوع نشان می‌دهد روشن نشدن گرماتاب الزاماً به معنی خرابی یک قطعه الکتریکی نیست.
وقتی گرماتاب چند بار روشن نمی‌شود و قفل می‌کند
بعضی کنترلرها پس از چند تلاش ناموفق برای تشکیل یا تشخیص شعله وارد وضعیت Lockout می‌شوند. هدف این قابلیت جلوگیری از تکرار نامحدود سیکل احتراق در شرایط خطاست.
در چنین حالتی تنها ریست‌کردن دستگاه راه‌حل اصلی نیست. اگر علت خطا برطرف نشده باشد، دستگاه دوباره وارد همان وضعیت خواهد شد.
ابتدا باید مشخص شود مشکل در کدام مرحله رخ داده است:
فرمان گرمایش ← فن ← پرشر هوا ← جرقه ← شیر گاز ← تشکیل شعله ← تشخیص شعله
این توالی ساده، بهترین نقشه برای عیب‌یابی روشن نشدن گرماتاب است.
چه مواردی را کاربر می‌تواند بدون باز کردن مشعل بررسی کند؟
برای بررسی اولیه لازم نیست وارد بخش‌های حساس دستگاه شوید. موارد زیر معمولاً بدون دستکاری سیستم احتراق قابل مشاهده هستند:
- فعال بودن برق دستگاه
- وضعیت فیوز و کلید
- تنظیم بودن ترموستات
- باز بودن شیر اصلی گاز
- وجود یا نبود صدای فن
- وجود صدای جرقه
- تشکیل کوتاه‌مدت شعله
- چراغ یا کد خطای کنترلر
- وجود مانع واضح در مسیر هوا یا دود
این مشاهدات هنگام تماس با سرویسکار نیز بسیار ارزشمند هستند، چون محدوده مشکل را سریع‌تر مشخص می‌کنند.
چه زمانی نباید گرماتاب را خودمان تعمیر کنیم؟
گرماتاب گازی هم‌زمان با برق، گاز و احتراق سروکار دارد. بنابراین تعمیر قطعات داخلی آن با آزمون و خطا توصیه نمی‌شود.
اگر بوی گاز احساس می‌کنید، شعله غیرعادی است، سیم یا برد سوختگی دارد، دستگاه مرتب وارد Lockout می‌شود یا نیاز به بازکردن شیر برقی و تنظیم فشار گاز وجود دارد، دستگاه باید توسط تکنسین متخصص بررسی شود.
همچنین هیچ‌گاه پرشر، سنسور شعله یا سایر تجهیزات ایمنی را برای راه‌اندازی دستگاه به‌صورت دائم بای‌پس نکنید. این قطعات بخشی از زنجیره ایمنی سیستم احتراق هستند.

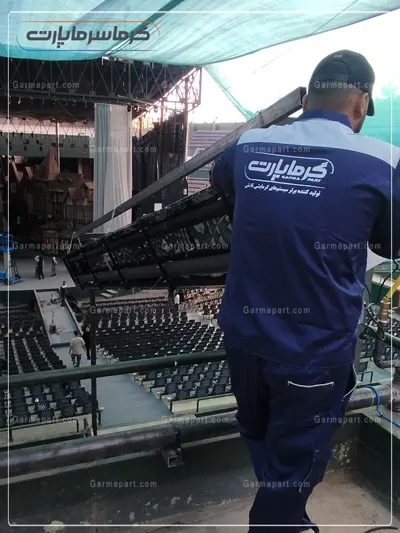

چگونه از تکرار مشکل روشن نشدن گرماتاب جلوگیری کنیم؟
بخشی از خرابی‌های گرماتاب با سرویس پیشگیرانه قابل کاهش هستند. بهتر است پیش از شروع فصل سرد موارد زیر بررسی شوند:
- عملکرد فن
- مسیر هوای احتراق و دود
- وضعیت جرقه‌زن
- تمیزی سنسور شعله
- اتصالات سیم‌کشی
- وضعیت مشعل و نازل
- فشار و شرایط گازرسانی
- عملکرد ترموستات و کنترلر
سرویس دوره‌ای هیترهای تابشی کمک کرده که ایرادهای کوچک قبل از تبدیل‌شدن به روشن نشدن گرماتاب یا توقف کامل سیستم شناسایی شوند.
جمع‌بندی پیدا کردن علت روشن نشدن گرماتاب
بهترین روش برای تشخیص روشن نشدن گرماتاب این نیست که جرقه‌زن، برد یا شیر برقی را یکی‌یکی تعویض کنیم. ابتدا باید مشخص شود دستگاه تا کدام مرحله از سیکل راه‌اندازی پیش می‌رود.
اگر هیچ اتفاقی نمی‌افتد، برق و فرمان ترموستات را بررسی کنید. اگر فن روشن نمی‌شود، مسیر برق و موتور فن در اولویت است. اگر فن کار می‌کند ولی جرقه ندارید، پرشر و سیستم جرقه اهمیت پیدا می‌کنند. اگر جرقه وجود دارد ولی شعله تشکیل نمی‌شود، باید به سراغ گازرسانی و شیر برقی رفت؛ و اگر شعله تشکیل می‌شود ولی سریع خاموش می‌شود، سنسور شعله، یونیزاسیون و اتصال زمین از مهم‌ترین گزینه‌ها هستند.
این شیوه مرحله‌ای باعث می‌شود علت روشن نشدن گرماتاب سریع‌تر، دقیق‌تر و با هزینه کمتری مشخص شود و از تعویض غیرضروری قطعات نیز جلوگیری شود.
سوالات متداول درباره روشن نشدن گرماتاب
آیا افت فشار گاز می‌تواند باعث روشن نشدن گرماتاب شود؟
بله. اگر فشار گاز از محدوده موردنیاز مشعل کمتر باشد، ممکن است با وجود جرقه شعله تشکیل نشود یا شعله تشکیل‌شده پایدار نماند. اندازه‌گیری و تنظیم فشار گاز باید توسط فرد متخصص و مطابق مشخصات سازنده دستگاه انجام شود.
آیا خرابی ترموستات باعث روشن نشدن گرماتاب می‌شود؟
بله. اگر ترموستات فرمان گرمایش را صادر نکند، سیکل راه‌اندازی اساساً آغاز نمی‌شود. در این شرایط ممکن است فن، جرقه‌زن و سایر اجزای مشعل کاملاً سالم باشند.
از کجا بفهمیم پرشر هیتر تابشی مشکل دارد؟
اگر فن روشن می‌شود اما سیکل قبل از مرحله جرقه متوقف می‌شود، پرشر و مدار جریان هوا یکی از گزینه‌های بررسی هستند. البته گرفتگی مسیر هوا، ایراد فن یا شیلنگ‌های پرشر نیز می‌توانند همان علائم را ایجاد کنند؛ بنابراین تعویض مستقیم پرشر روش صحیح عیب‌یابی نیست.
چرا گرماتاب چند بار برای روشن‌شدن تلاش می‌کند؟
کنترلر بعضی گرماتاب‌ها در صورت تشکیل‌نشدن یا تشخیص‌ندادن شعله چند بار سیکل احتراق را تکرار می‌کند و سپس برای ایمنی وارد حالت Lockout می‌شود. در این وضعیت علت اصلی خطا باید برطرف شود.
آیا با ریست کردن، مشکل روشن نشدن گرماتاب برطرف می‌شود؟
ریست ممکن است دستگاه را از حالت Lockout خارج کند، اما اگر ایراد اصلی مثل مشکل پرشر، جرقه، گازرسانی یا تشخیص شعله همچنان وجود داشته باشد، دستگاه دوباره متوقف می‌شود. بنابراین ریست، جای عیب‌یابی را نمی‌گیرد.
